Паровой котел
ДЕ-25-24-380ГМ-О
Изготовление и шеф-монтаж твёрдотопливного водогрейного котла серии КВ-ТС мощностью 23,2 МВт, предназначенного для выработки горячей воды с температурой 150°С, которая используется для отопления, горячего водоснабжения и технологических целей.
Основные характеристики
Вид топлива
газ, жидкое
Паропроизводительность, т/ч
25
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см²)
2,3 (23,0)
01
Описание

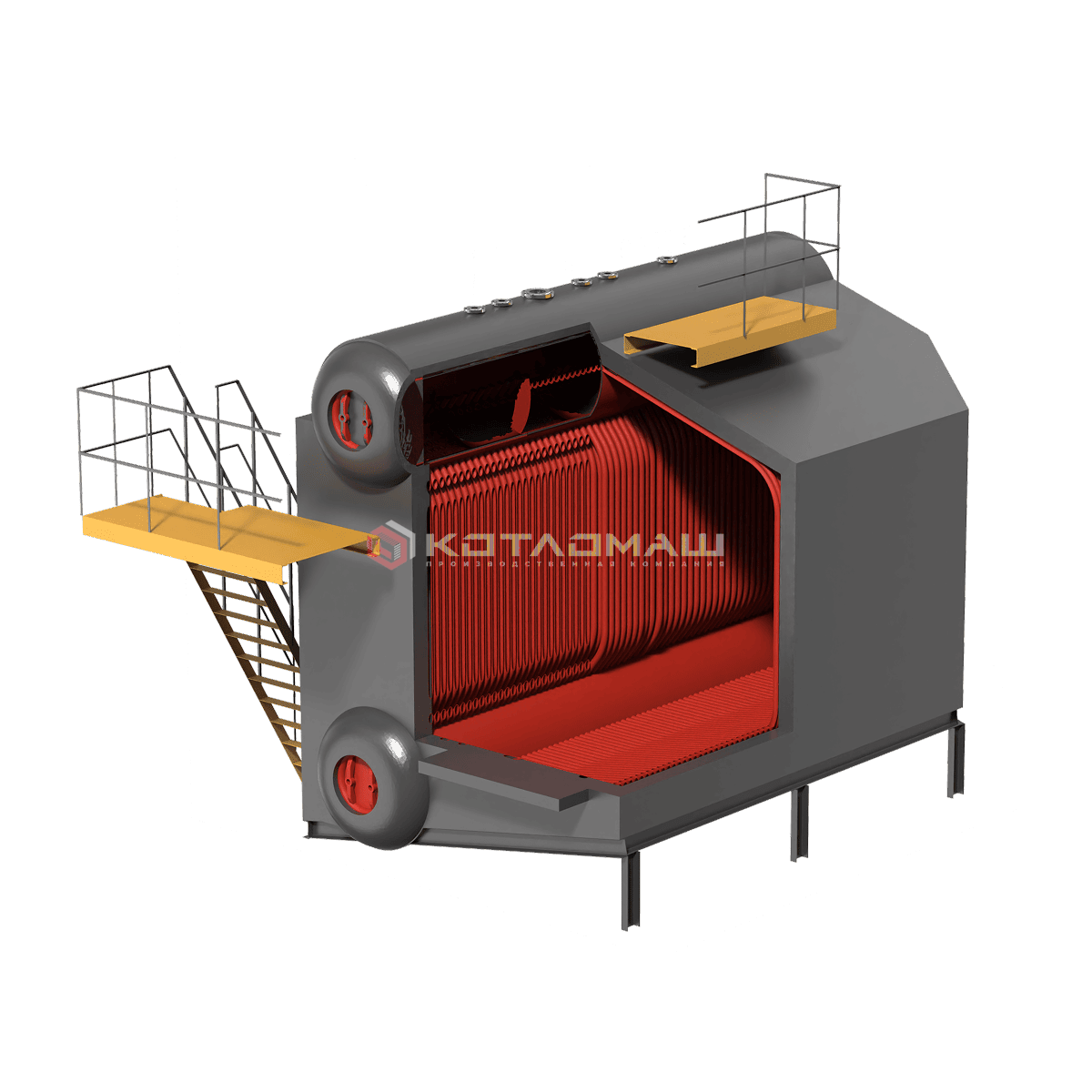

Паровые котлы ДЕ — это котлы с боковым расположением барабанов и D-образной топочной камерой, полностью экранированной.

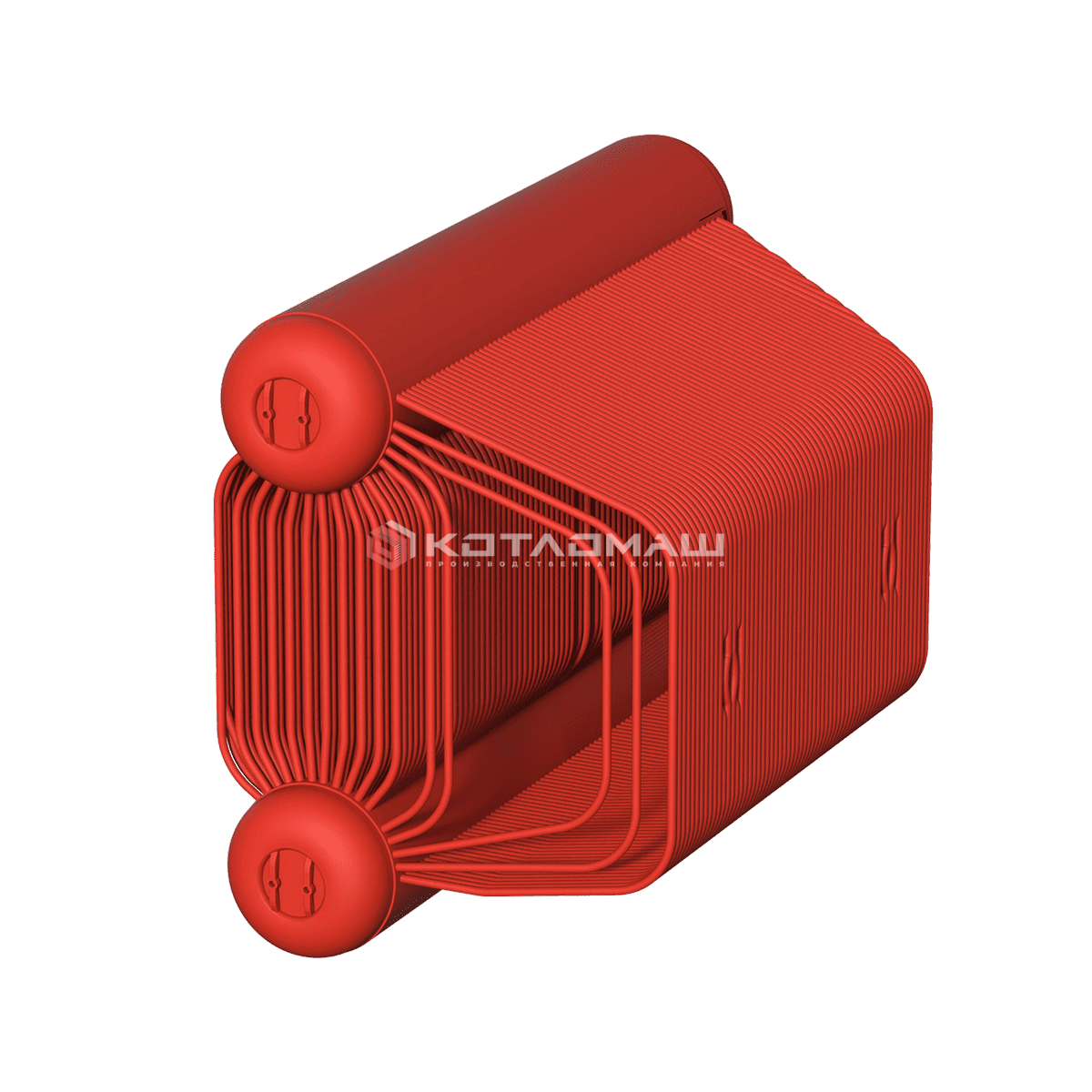

Топочная камера котлов ДЕ расположена сбоку от конвективного пучка, который состоит из вертикальных труб, развальцованных в верхнем и нижнем барабанах.
Основными элементами котла являются верхний и нижний барабаны, конвективный пучок, а также фронтовой и боковой экраны, формирующие топочную камеру. Топочная камера отделена от конвективного пучка газоплотной перегородкой.

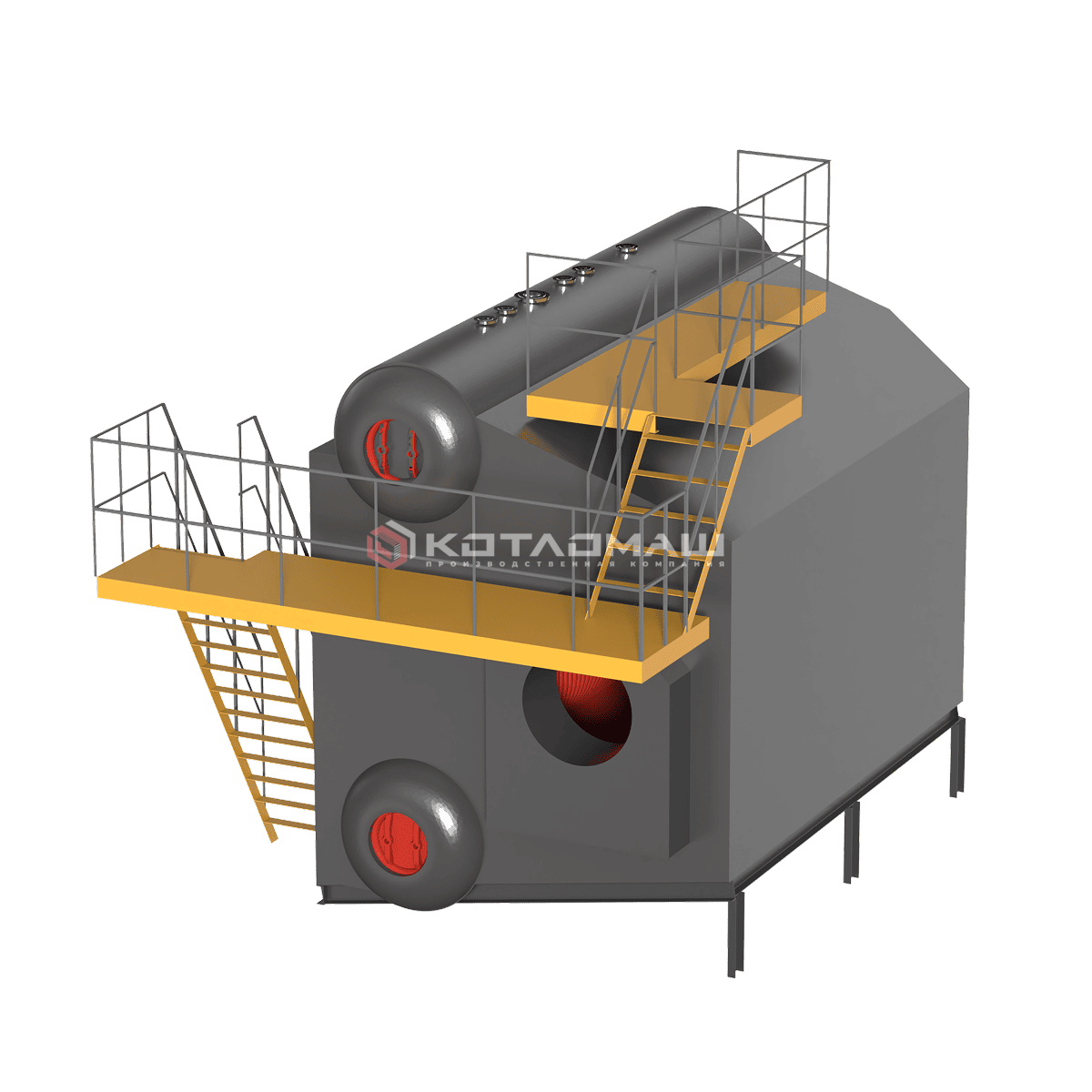

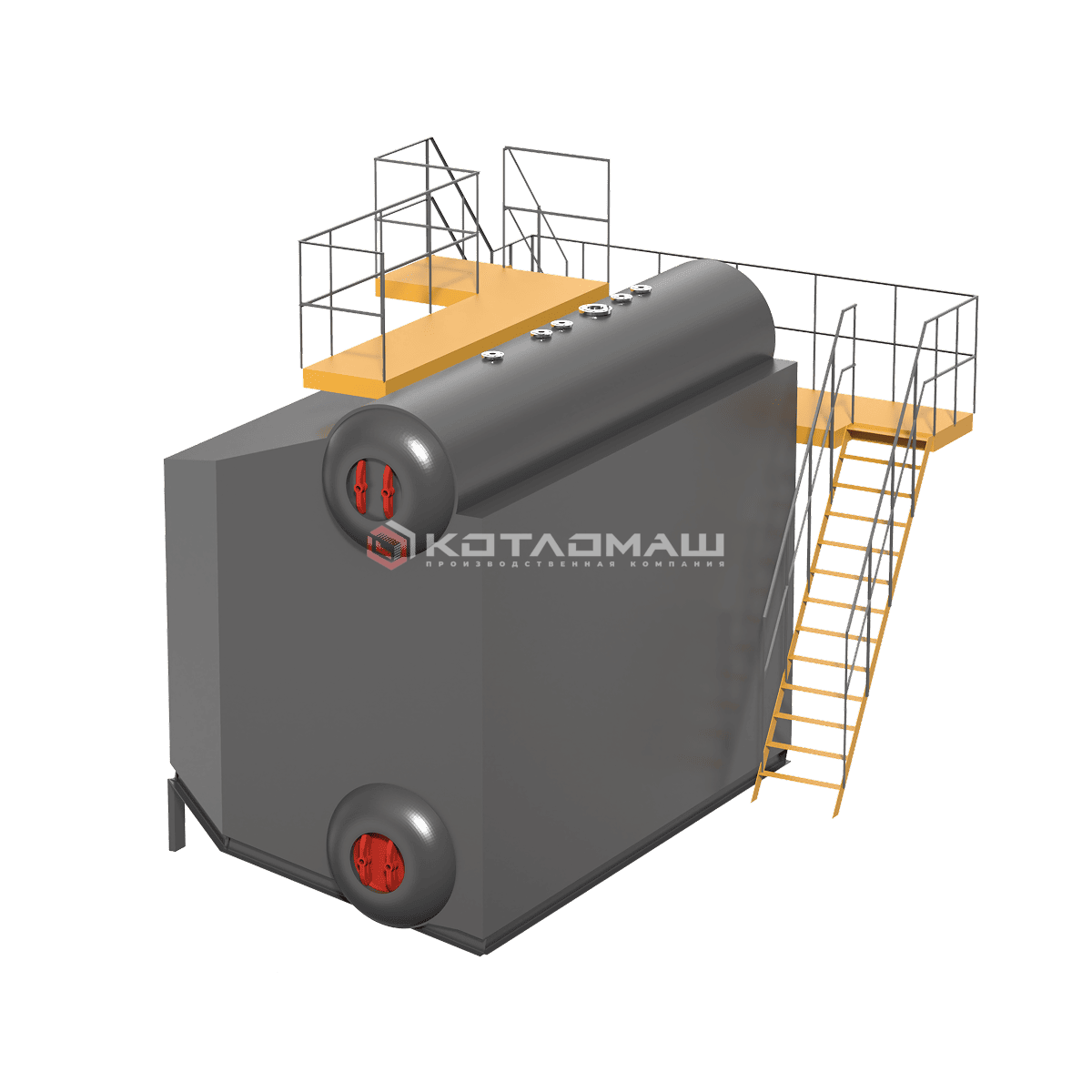

Котлы имеют облегченную обмуровку, обвязочный каркас с необходимыми лестницами и площадками обслуживания.
02
ХАРАКТЕРИСТИКИ
| Вид топлива | газ, жидкое |
| Паропроизводительность, т/ч | 25 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см²) | 2,3 (23,0) |
| КПД котла, % | 91/89 |
| Температура пара на выходе, °С | 380 |
| Температура питательной воды, °С | 100 |
| Расход расчетного топлива (газ/жидкое), кг/ч | 2126/2008 |
| Длина | 10095 |
| Ширина | 5240 |
| Высота, мм | 6117 |
| Масса котла, кг | 32760 |
03
Чертежи и схемы
04
дополнительная комплектация
01. Вентилятор дутьевый
02. Воздухоподогреватель
03. Горелка
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
05
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Запчасти парового котла ГМ-50-1
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Комплекс водогрейный КВ-ТС-20
Поставка и пусконаладка котельного оборудования для нужд промышленного предприятия
06
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
