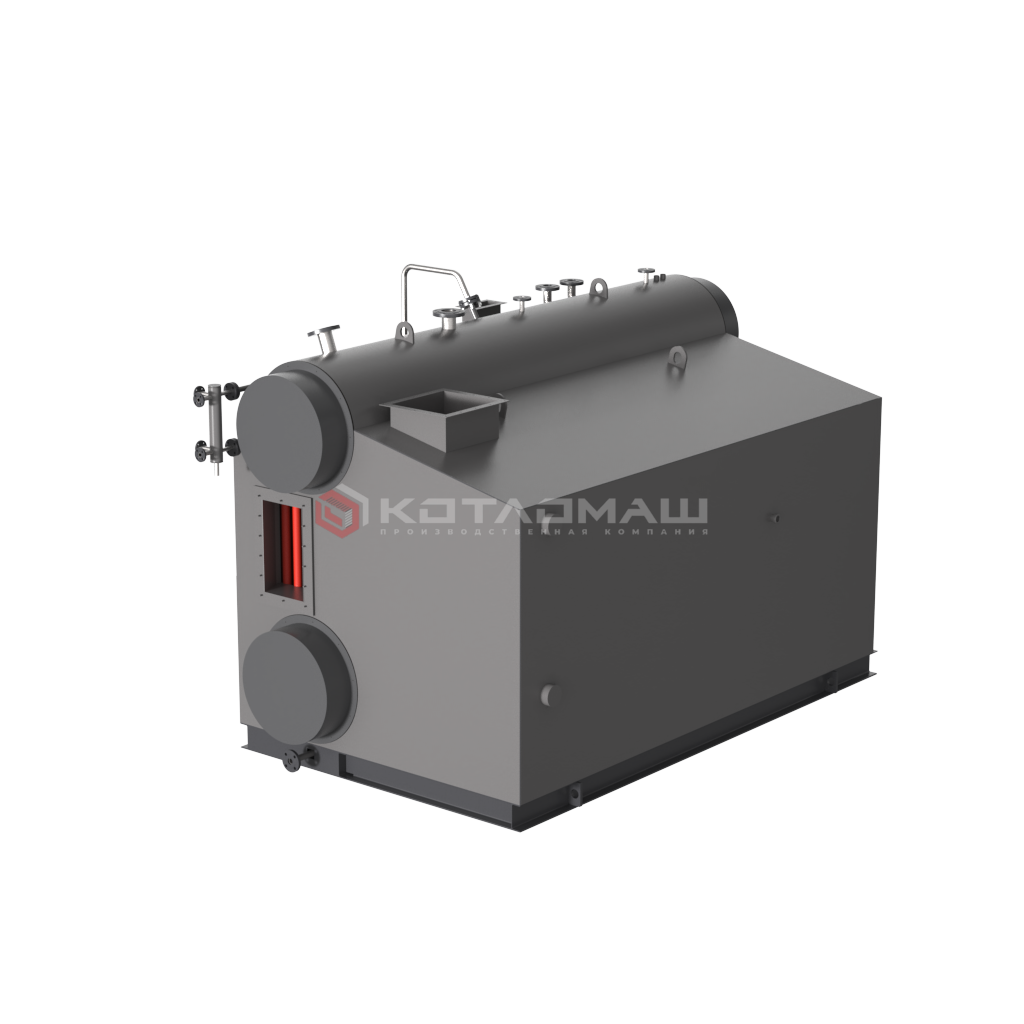

Паровой котел
ДСЕ-4,0-14ГМ
Изготовление и шеф-монтаж твёрдотопливного водогрейного котла серии КВ-ТС мощностью 23,2 МВт, предназначенного для выработки горячей воды с температурой 150°С, которая используется для отопления, горячего водоснабжения и технологических целей.
Основные характеристики
Вид топлива
газ/жидкое топливо
Паропроизводительность, т/ч
4,0
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см²)
1,3 (13,0)
01
Описание

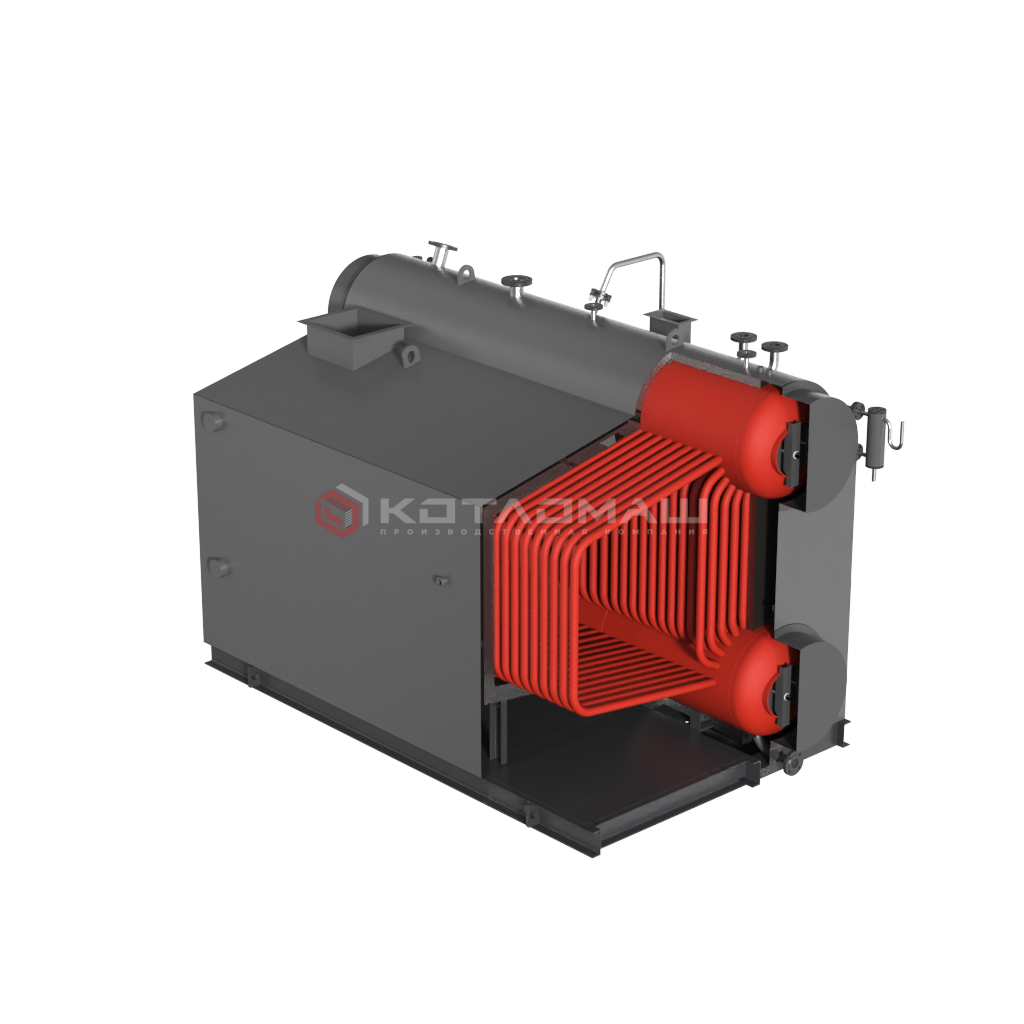

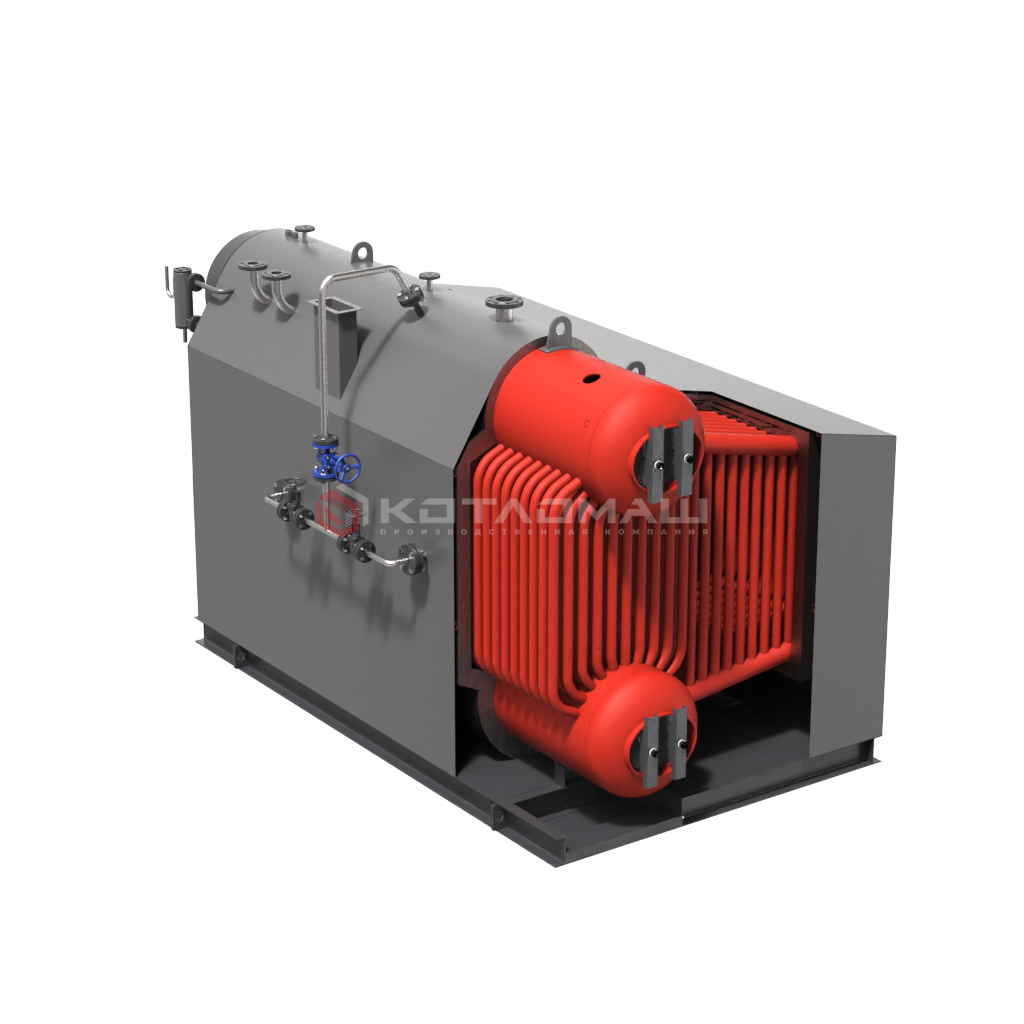

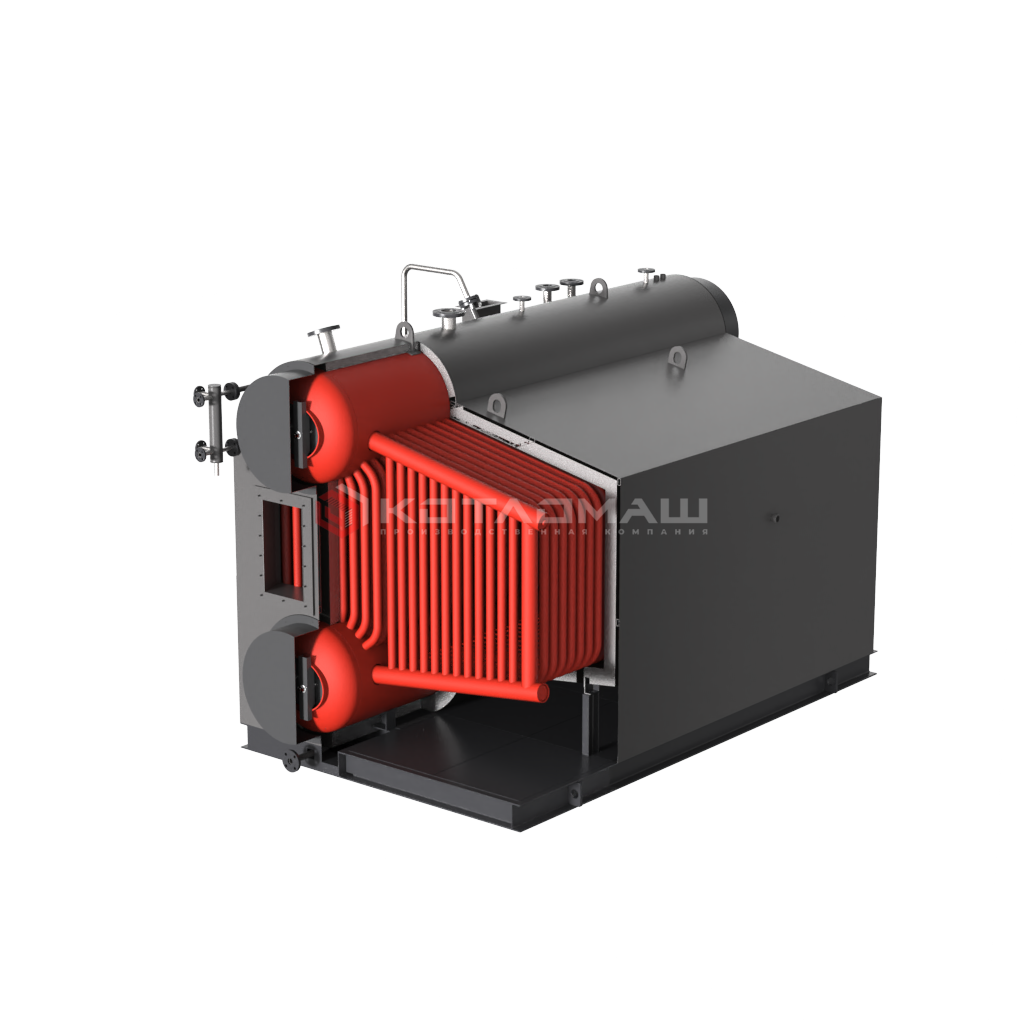

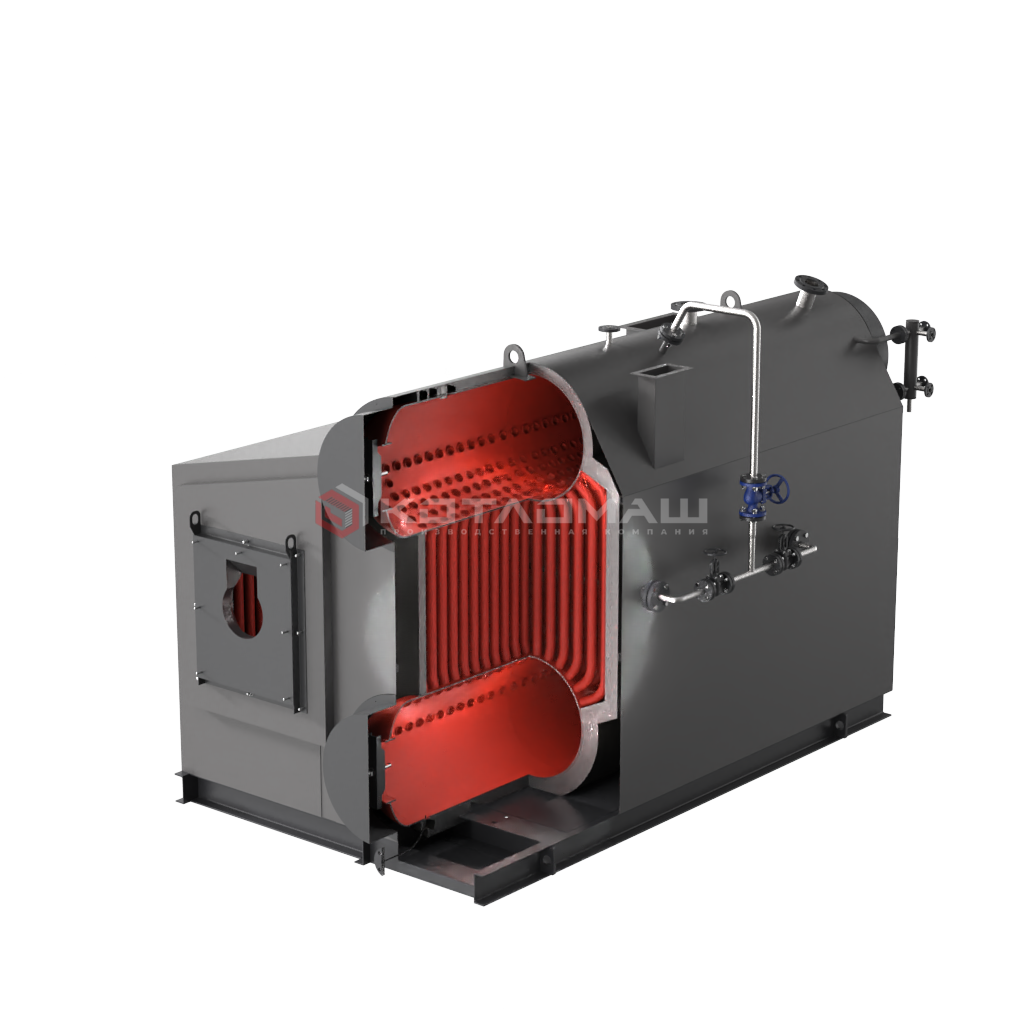

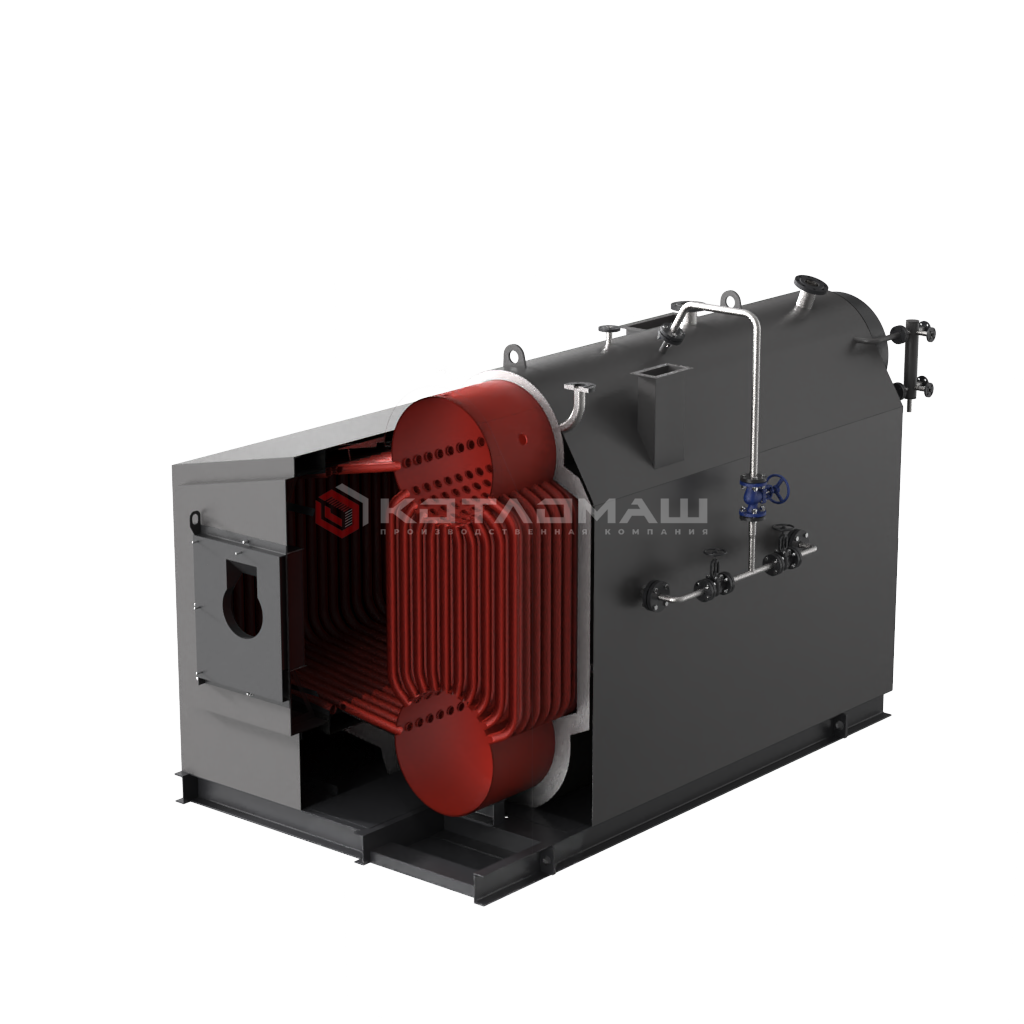

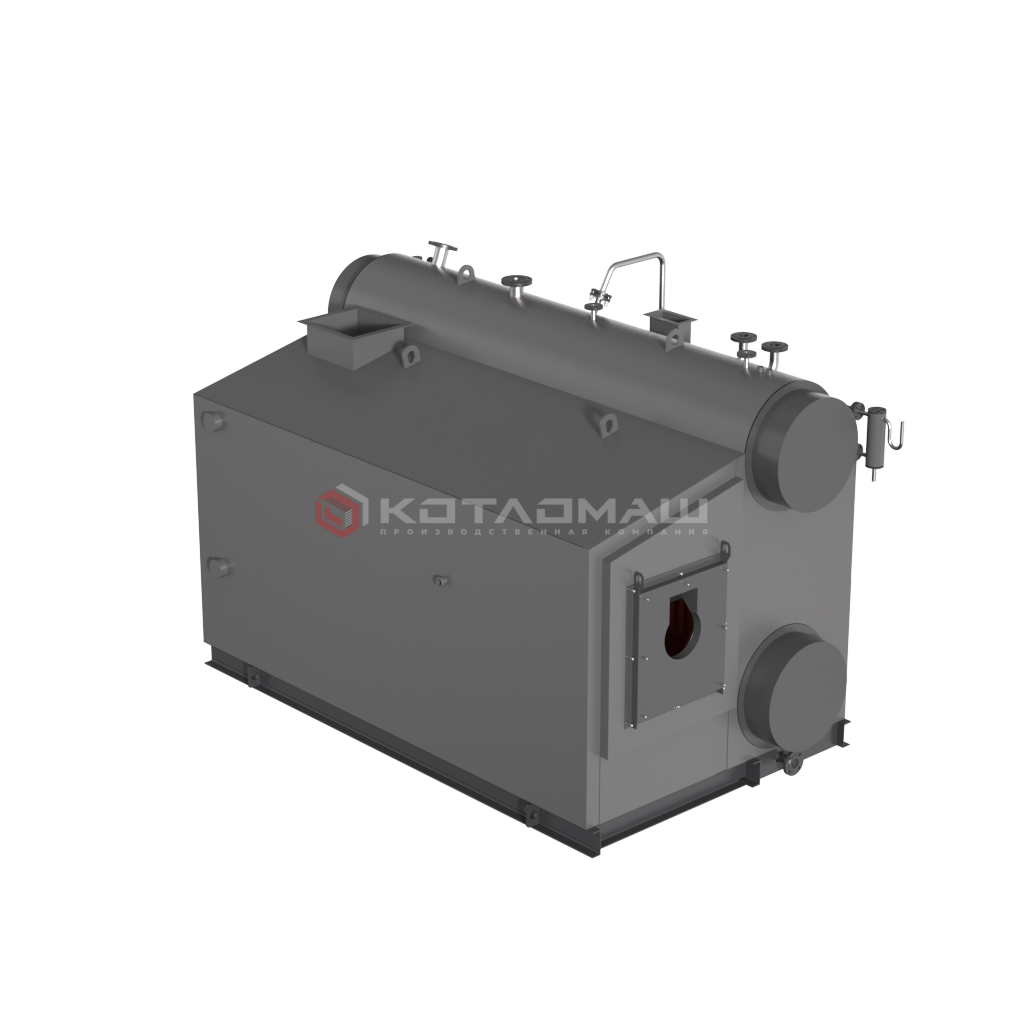

Паровые котлы ДСЕ — это котлы с боковым расположением барабанов и D- образной топочной камерой, полностью экранированной.
Топочная камера котлов ДЕ расположена сбоку от конвективного пучка, который состоит из вертикальных труб, развальцованных в верхнем и нижнем барабанах.
Основными элементами котла являются верхний и нижний барабаны, конвективный пучок, а также фронтовой и боковой экраны, формирующие топочную камеру. Топочная камера отделена от конвективного пучка газоплотной перегородкой.
Котлы имеют облегченную обмуровку, обвязочный каркас с необходимыми лестницами и площадками обслуживания.
02
ХАРАКТЕРИСТИКИ
| Вид топлива | газ/жидкое топливо |
| Паропроизводительность, т/ч | 4,0 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см²) | 1,3 (13,0) |
| КПД котла, % | 91/90 |
| Температура пара на выходе, °С | 194 |
| Температура питательной воды, °С | 50/100 |
| Расход расчетного топлива (каменный уголь/бурый), кг/ч | 276/256 |
| Габариты транспортабельного блока, LxBxH, мм | 3620х2800х2795 |
| Габариты компоновки, LxBxH, мм | 4680х3100х3260 |
| Масса транспортабельного блока котла без топки (россыпью), кг | 6606 |
| Масса в объеме заводской поставки (компоновки) котла без топки, кг | 7017 |
03
Чертежи и схемы
04
дополнительная комплектация
01. Вентилятор дутьевый

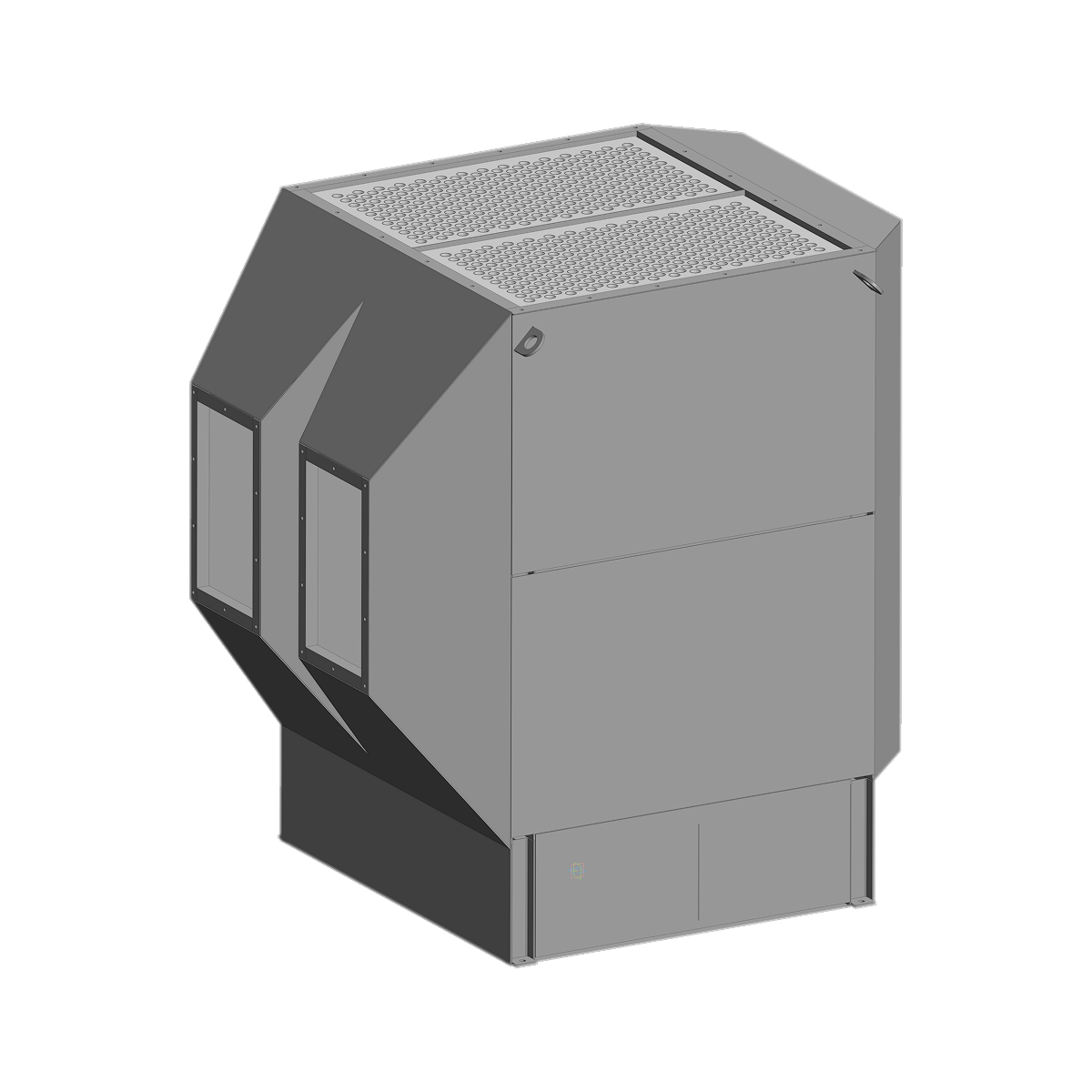

02. Воздухоподогреватель
03. Горелка
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
05
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Запчасти парового котла ГМ-50-1
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Комплекс водогрейный КВ-ТС-20
Поставка и пусконаладка котельного оборудования для нужд промышленного предприятия
06
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
