Паровой котел
КЕ-6,5-24С
Описание
Котлы серии КЕ в основном предназначены для работы на твёрдом топливе с использованием слоевых механических топок. В то же время конструкция котлов позволяет их эксплуатировать с применением жидкого и газообразного топлива. Котлы данной серии имеют возможность перевода в водогрейный режим. Поставка котлов в зависимости от производительности осуществляется как россыпью, так и транспортабельными блоками.

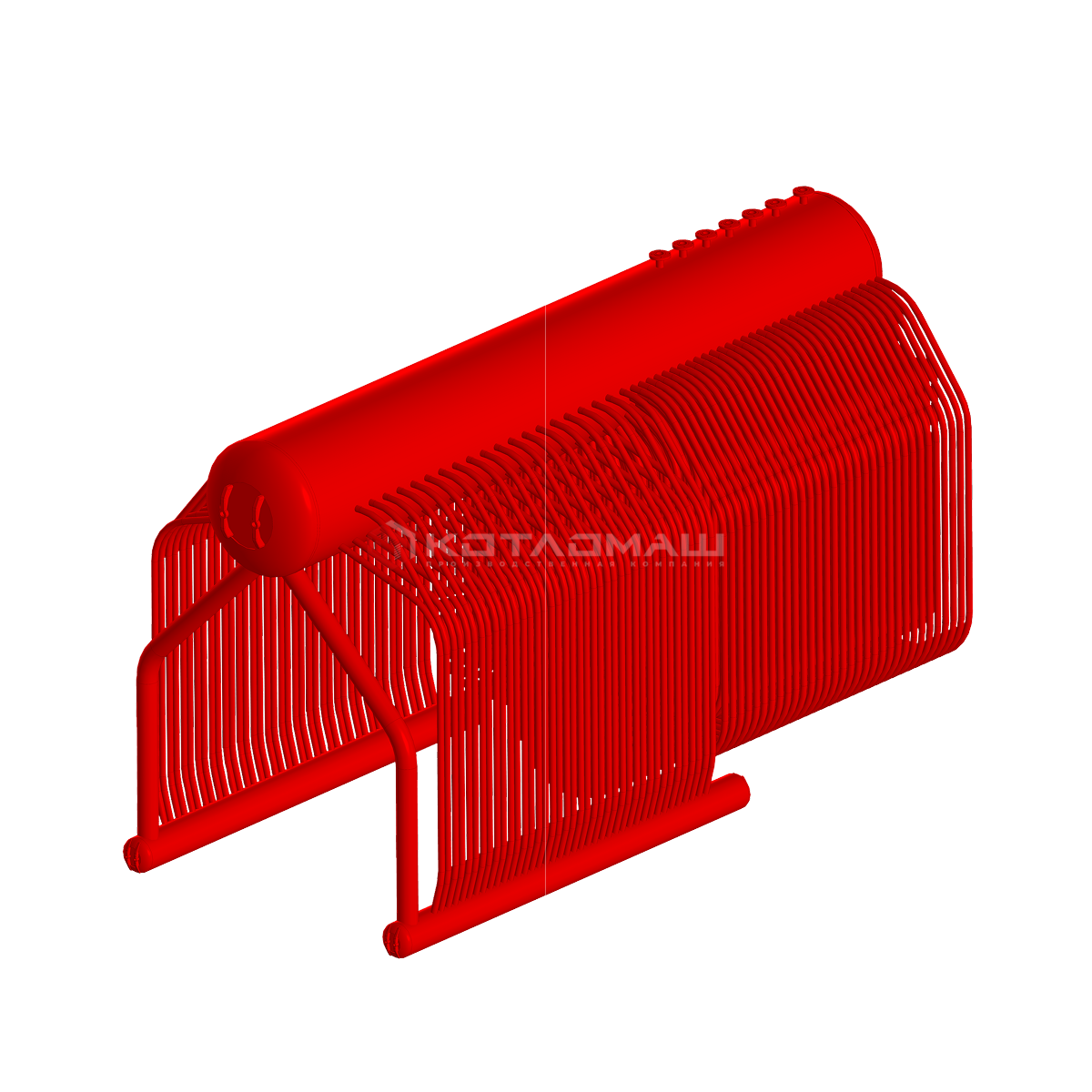

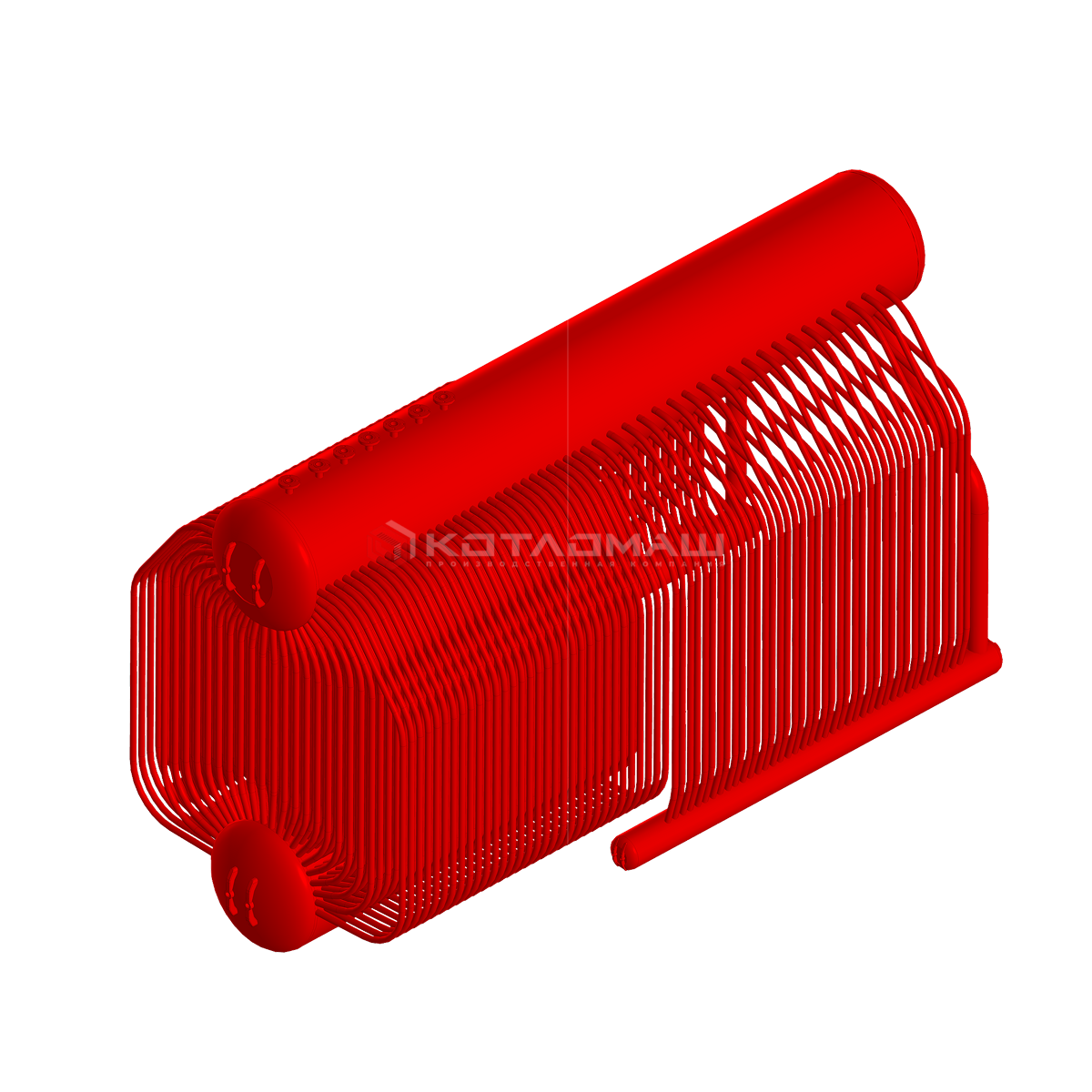

Котлы серии КЕ имеют два продольно установленных барабана - верхний и нижний, экранированную топочную камеру и конвективный пучок.
Топочная камера сформирована плотными боковыми экранами (расстояние между труб уменьшено по сравнению с котлами ДКВр). Боковые экраны и крайние боковые ряды труб конвективного пучка соединены между собой общими нижними коллекторами, расположенными по всей длине котла. Верхние концы труб боковых экранов и боковых рядов конвективного пучка непосредственно присоединены к верхнему барабану котла.
Фронтовая и задняя стенки топочной камеры выполнены из огнеупорного кирпича. На правой стороне задней стенки предусмотрено окно, через которое продукты сгорания направляются в камеру догорания, а затем в конвективный пучок котла.
Топочные газы, поступающие из камеры догорания в конвективный пучок, проходят через него с разворотом в горизонтальной плоскости, который обеспечивается шамотной и чугунной перегородками.
Котел оснащается необходимыми лючками и гляделками, приборами КИПа, арматурой и гарнитурой в пределах котла.
В зависимости от применяемого топлива котлы оснащаются или топочными устройствами, или горелками.

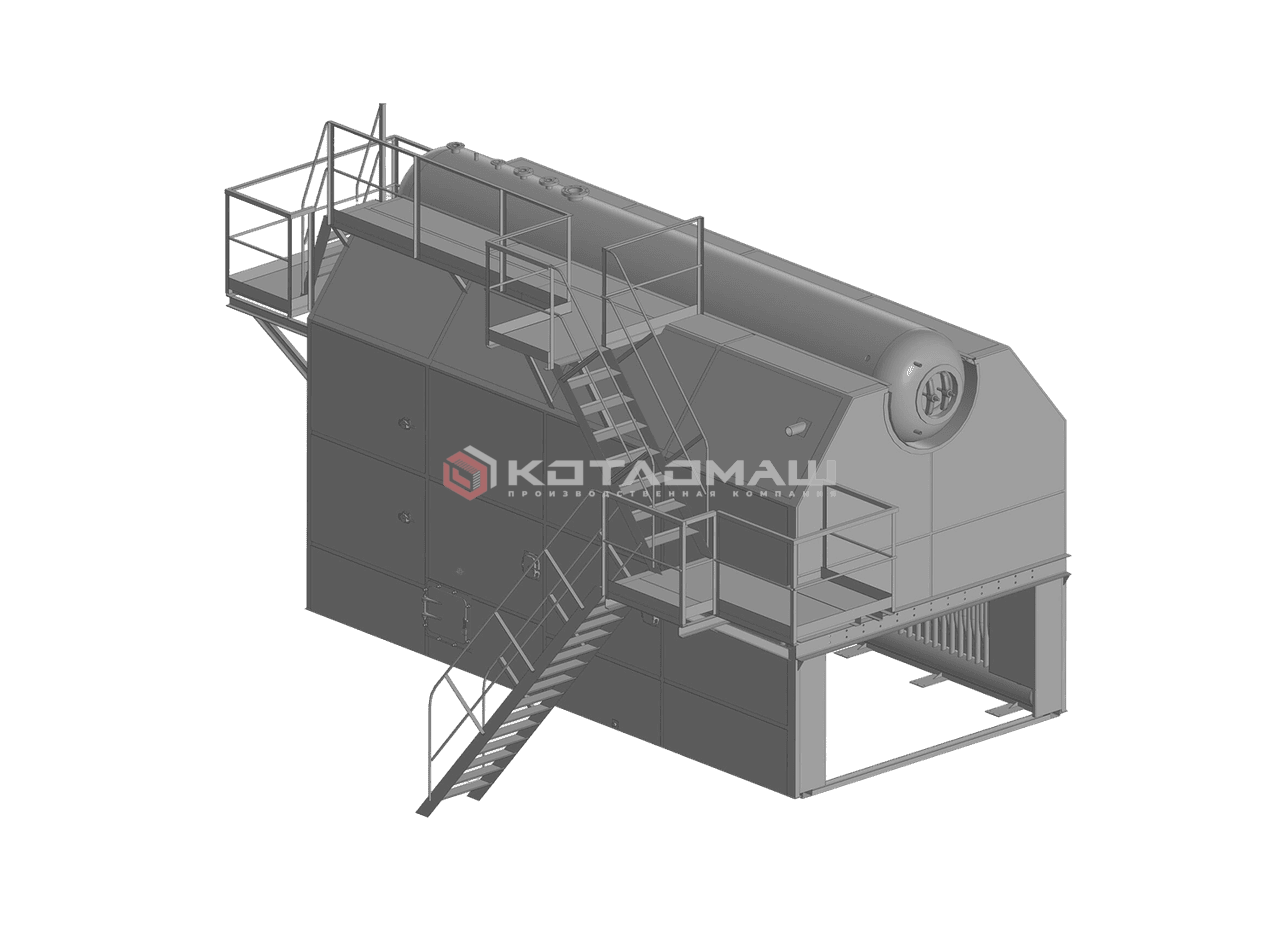

Котлы имеют облегченную (в отличие от котлов серии ДКВр) обмуровку, обвязочный каркас с необходимыми лестницами и площадками обслуживания.
ХАРАКТЕРИСТИКИ
| Вид топлива | каменный/бурый уголь |
| Паропроизводительность, т/ч | 6,5 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см²) | 2,3 (23,0) |
| КПД котла, % | 80,8 |
| Расход расчетного топлива (каменный/бурый уголь), кг/ч | 760,5/1492 |
| Температура пара на выходе, °С | насыщенный 220 |
| Температура питательной воды, °С | 100 |
| Габариты транспортабельного блока, LxBxH, мм | 6000х2760х3980 |
| Габариты компоновки, LxBxH, мм | 7940х4640х5190 |
| Масса транспортабельного блока котла без топки (россыпью), кг | 11738 |
| Масса в объеме заводской поставки (компоновки) котла без топки, кг | 14685 |
Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
