Водогрейный котел
КВ-ГМ-23,26-150
Описание

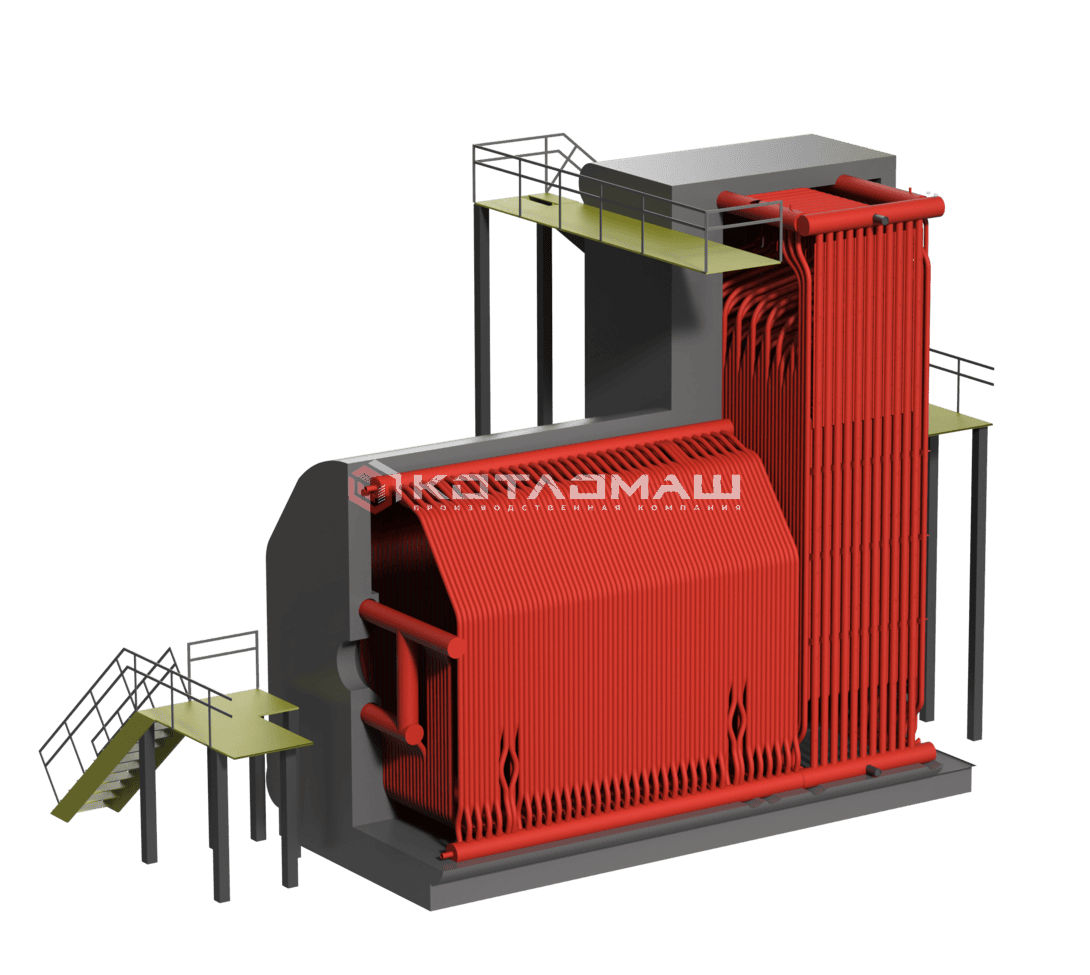

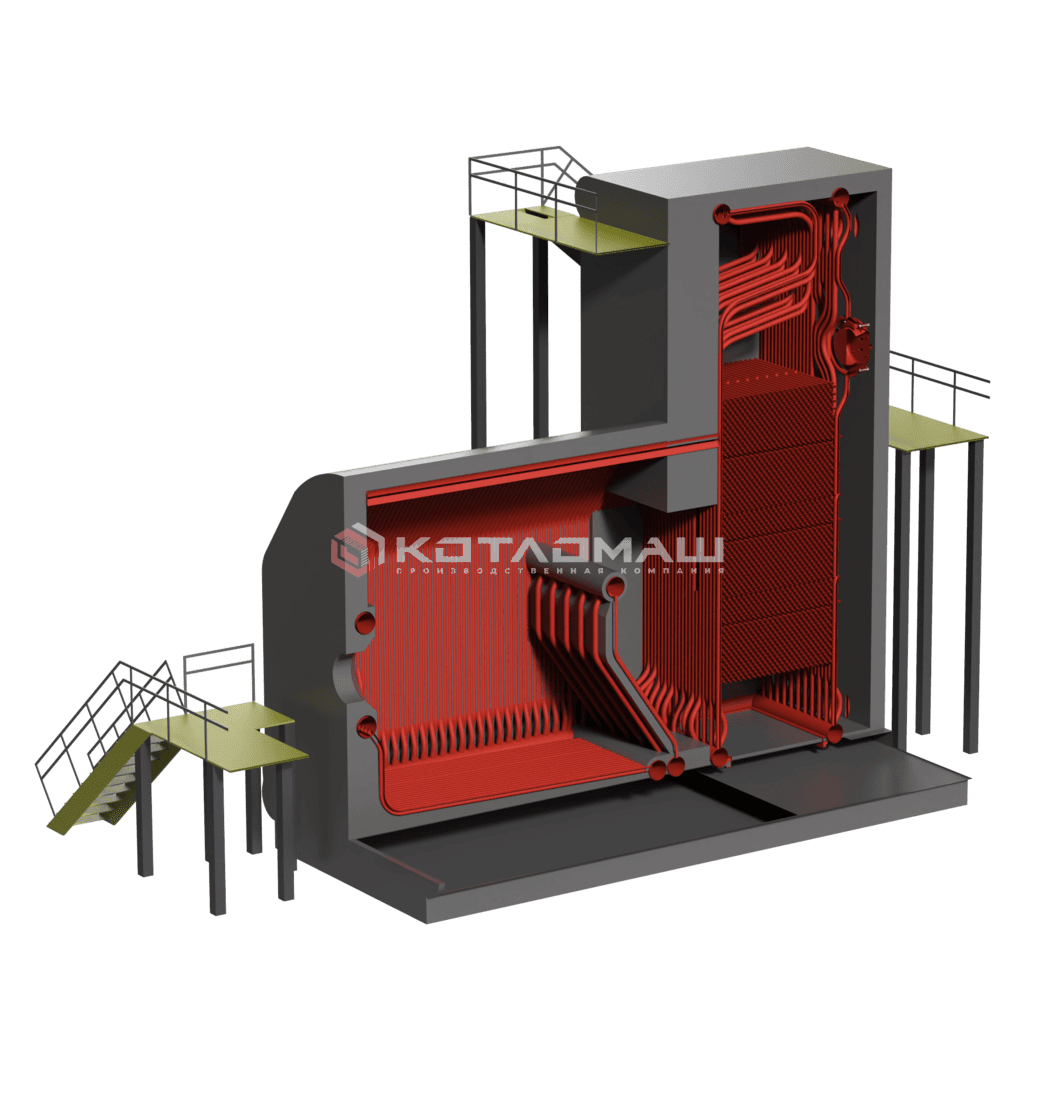

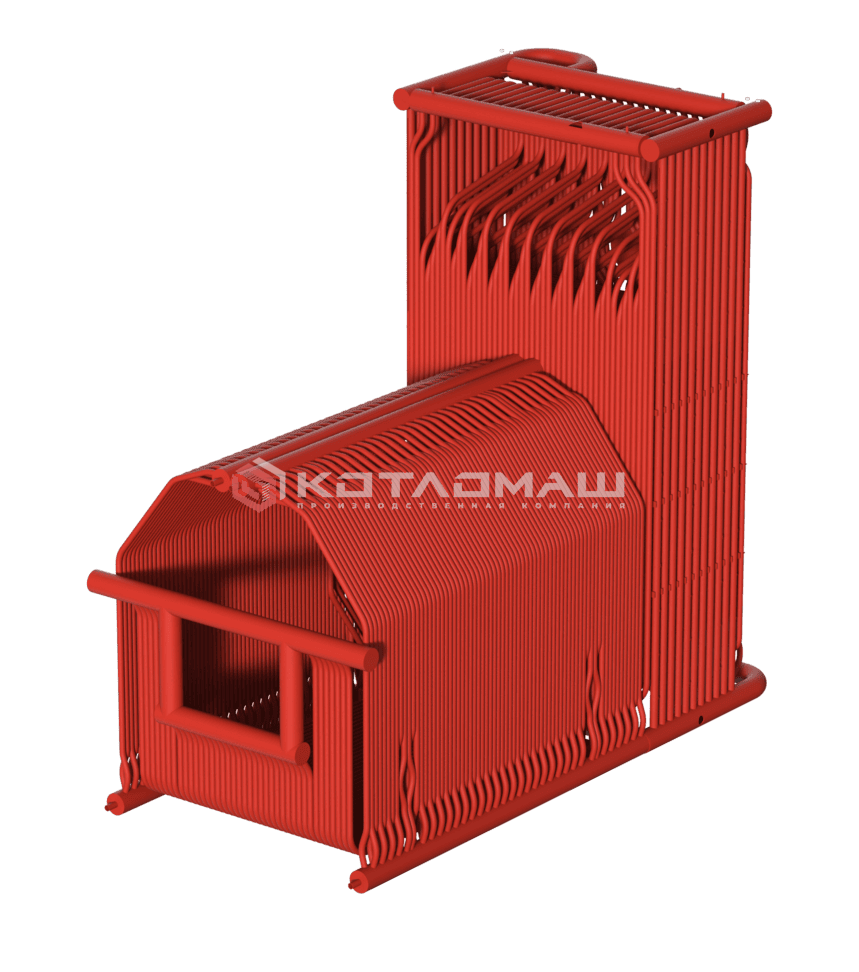

Водогрейный котел КВ-ГМ состоит из трубной системы, в которой объединены поверхности нагрева топочной камеры и конвективных пакетов (секций), и газомазутной горелке. Топочная камера имеет горизонтальную компоновку, экранирована трубами Ø60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 159х7 мм. Конвективные секции расположены вертикально, в экранированном газоходе, состоит из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм.
Котел КВ-ГМ оборудован газомазутной горелкой, которая устанавливается в панель под горелку на фронтовом экране, и крепится в соответствии с требованиями чертежа и инструкции горелки.
Несущий каркас у котлов отсутствует. Трубная система имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективной и топочной камеры, неподвижны.

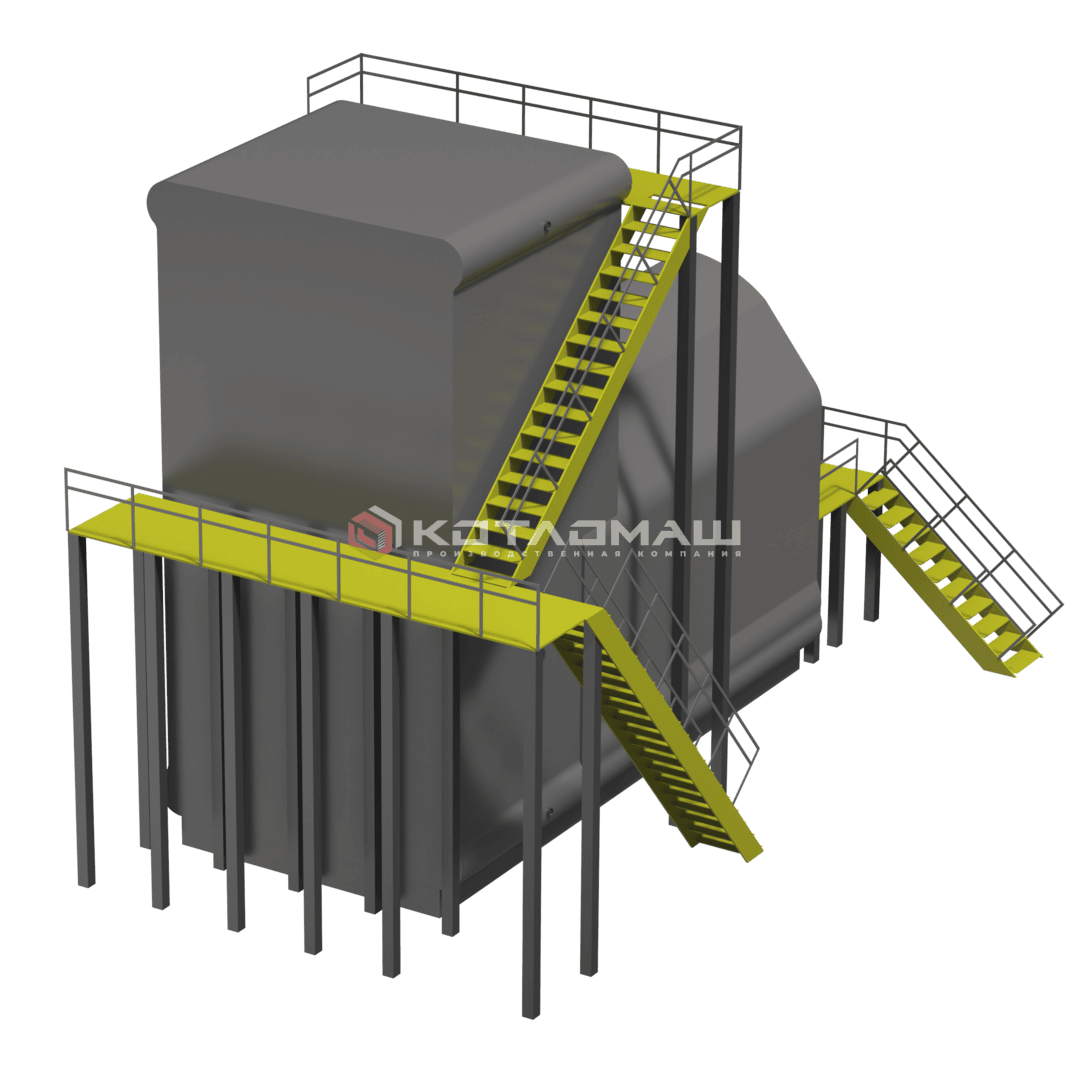

Водогрейные котлы КВ-ГМ выполняются в облегчённой надтрубной обмуровке.
ХАРАКТЕРИСТИКИ
| Вид топлива | газ/мазут |
| Теплопроизводительность, МВт | 23,26 |
| Теплопроизводительность, Гкал/ч | 20 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Расход топлива газ (м³/ч)/ мазут (кг/ч) | 2530/2450 |
| КПД котла, не менее газ/мазут, % | 92,3/91,0 |
| Рабочее (избыточное) давление воды, МПа (кгс/см²) | 1,0-2,25 (10-22,5) |
| Габариты транспортабельного блока, LxBxH, мм | топочный блок 7140х3220х3820 (конвективный блок 6320х3170х2050) |
| Габариты компоновки, LxBxH, мм | 12447х5000х7975 |
| Масса котла без топки, кг | 27800 |
Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
