Водогрейный котел

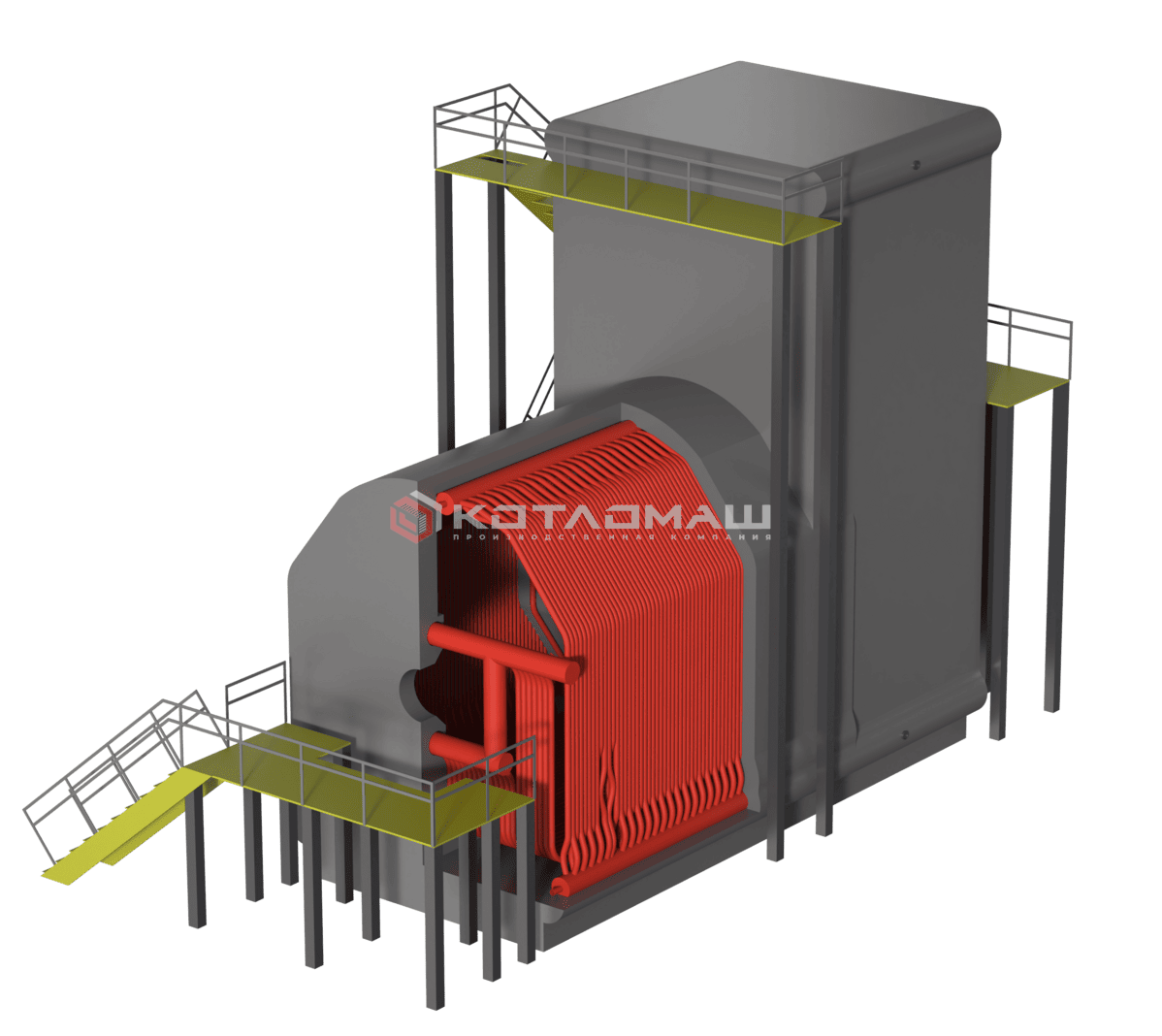

КВ-ГМ-35-150
Описание
Водогрейный котел КВ-ГМ состоит из трубной системы, в которой объединены поверхности нагрева топочной камеры и конвективных пакетов (секций), и газомазутной горелке. Топочная камера имеет горизонтальную компоновку, экранирована трубами Ø60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 159х7 мм. Конвективные секции расположены вертикально, в экранированном газоходе, состоит из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм.
Котел КВ-ГМ оборудован газомазутной горелкой, которая устанавливается в панель под горелку на фронтовом экране, и крепится в соответствии с требованиями чертежа и инструкции горелки.
Несущий каркас у котлов отсутствует. Трубная система имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективной и топочной камеры, неподвижны.
Водогрейные котлы КВ-ГМ выполняются в облегчённой надтрубной обмуровке.
ХАРАКТЕРИСТИКИ
| Вид топлива | газ/мазут |
| Теплопроизводительность, МВт | 35 |
| Теплопроизводительность, Гкал/ч | 30 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Давление воды на входе в котёл, не более МПа | 1,6-2,5 |
| Давление на выходе из котла, не менее МПа | 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход топлива газ (м³/ч)/ мазут (кг/ч) | 3490/3580 |
| Температура уходящих газов, газ/мазут, °С | 185/250 |
| КПД котла, не менее газ/мазут, % | 91,8/90,0 |
| Длина | 7 000 |
| Ширина | 6 500 |
| Высота, мм | 13 000 |
| Масса трубной системы, кг | 33 200 |
| Габариты транспортабельного блока, LxBxH, мм | 8300х3220х3820 |
| Габариты компоновки, LxBxH, мм | 14640х5000х7975 |
| Масса котла без топки, кг | 34900 |
| Масса котла, кг | 66 180 |
