Водогрейный котел
КВ-ГМ-58,2-150
Описание

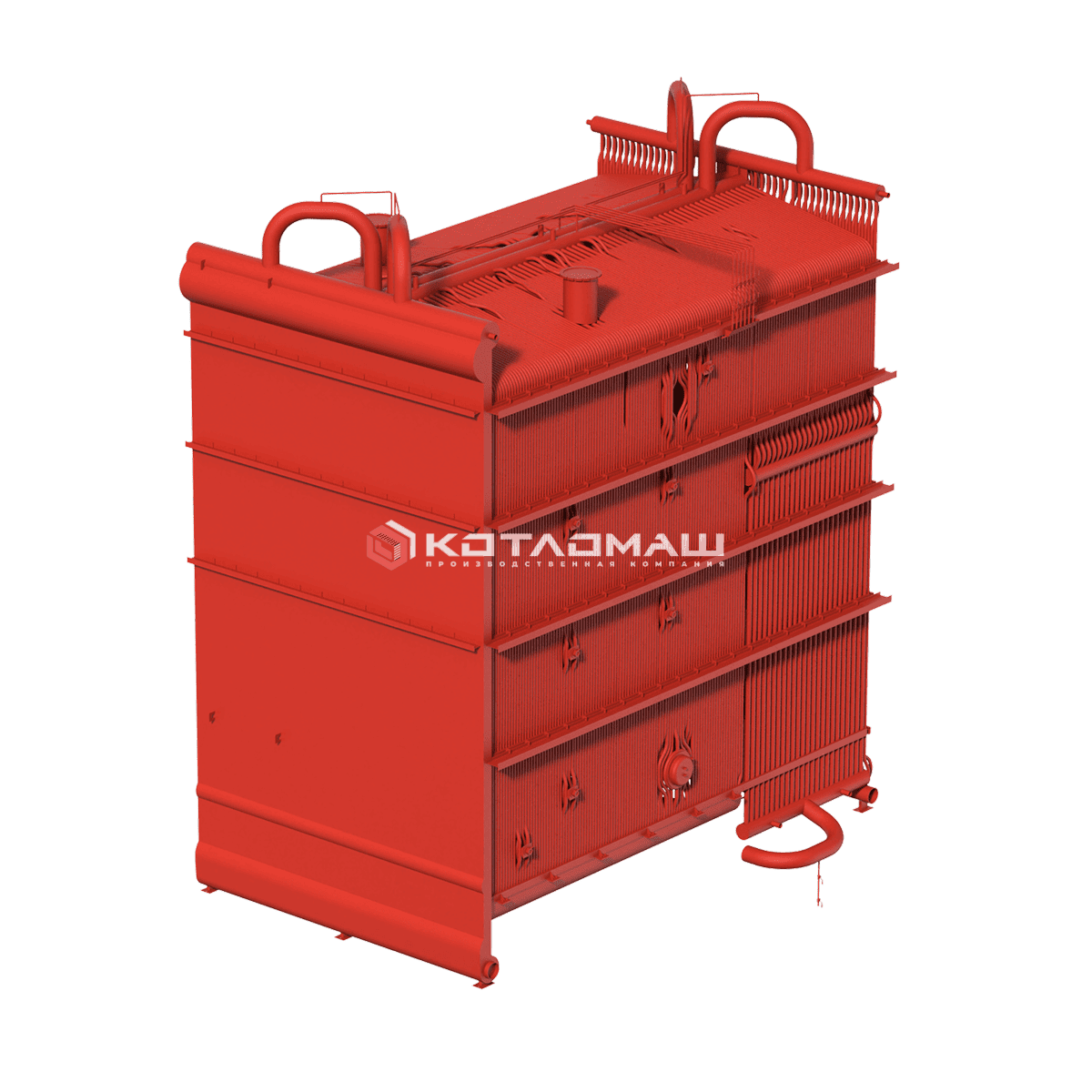

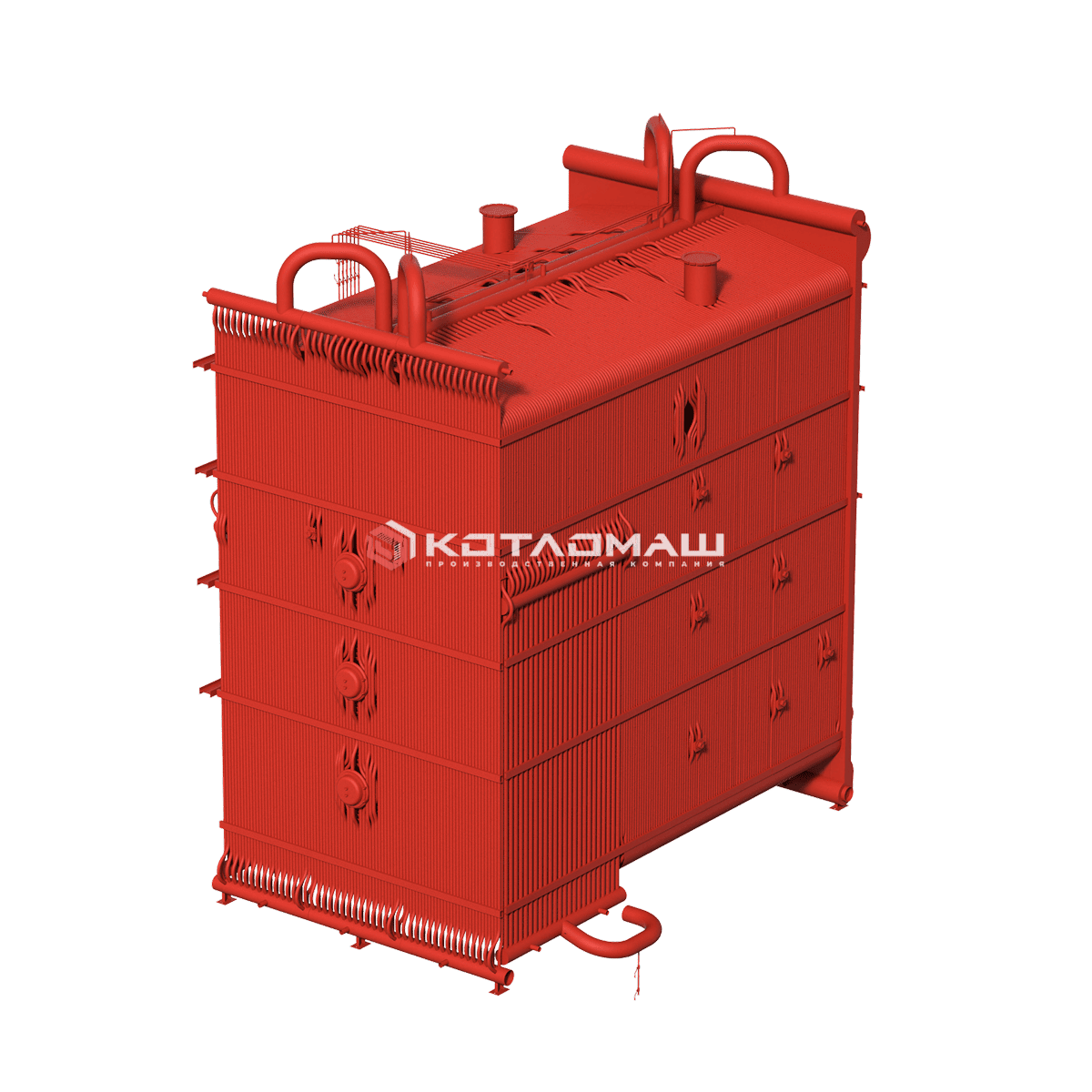

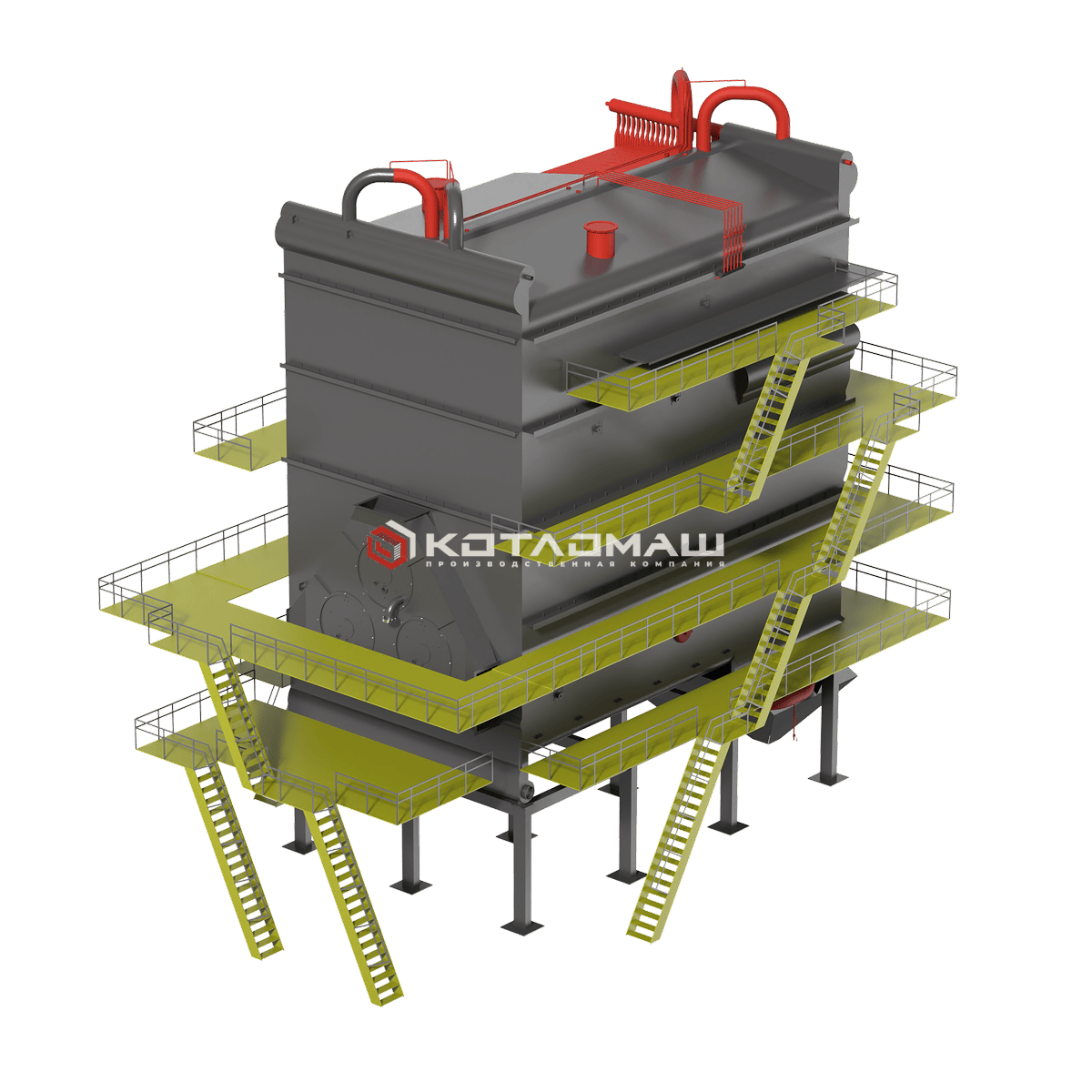

Водогрейный котел КВ-ГМ состоит из трубной системы, в которой объединены поверхности нагрева топочной камеры и конвективных пакетов (секций), и газомазутной горелке. Топочная камера имеет горизонтальную компоновку, экранирована трубами Ø60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 159х7 мм. Конвективные секции расположены вертикально, в экранированном газоходе, состоит из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм.

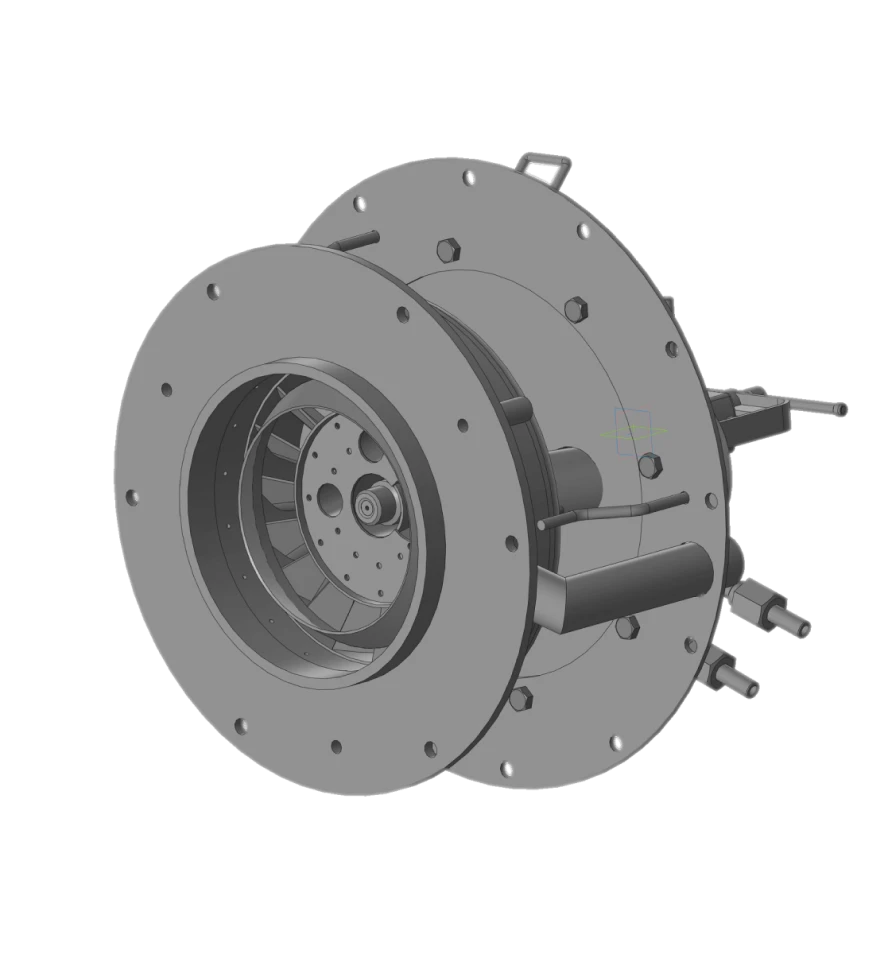

Котел КВ-ГМ оборудован газомазутной горелкой, которая устанавливается в панель под горелку на фронтовом экране, и крепится в соответствии с требованиями чертежа и инструкции горелки.
Несущий каркас у котлов отсутствует. Трубная система имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективной и топочной камеры, неподвижны.
Водогрейные котлы КВ-ГМ выполняются в облегчённой надтрубной обмуровке.
ХАРАКТЕРИСТИКИ
| Вид топлива | газ/мазут |
| Теплопроизводительность, МВт | 58,2 |
| Теплопроизводительность, Гкал/ч | 50 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Давление воды на входе в котёл, не более МПа | 1,6-2,5 |
| Давление на выходе из котла, не менее МПа | 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Диапазон регулирования теплопроизводительности по отношению к номинальной, % | 20-100 |
| Расход воды, т/ч | 95-110 |
| Расход топлива газ (м³/ч)/ мазут (кг/ч) | 6250/5750 |
| Температура уходящих газов, газ/мазут, °С | 160–180/-200–220 |
| КПД котла, не менее газ/мазут, % | 90/85 |
| Длина | 9 000 |
| Ширина | 7 500 |
| Высота, мм | 15 000 |
| Масса трубной системы, кг | 57 700 |
| Масса котла, кг | 115 800 |
Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
