Водогрейный котел
КВ-ТС-7,56-150
Описание

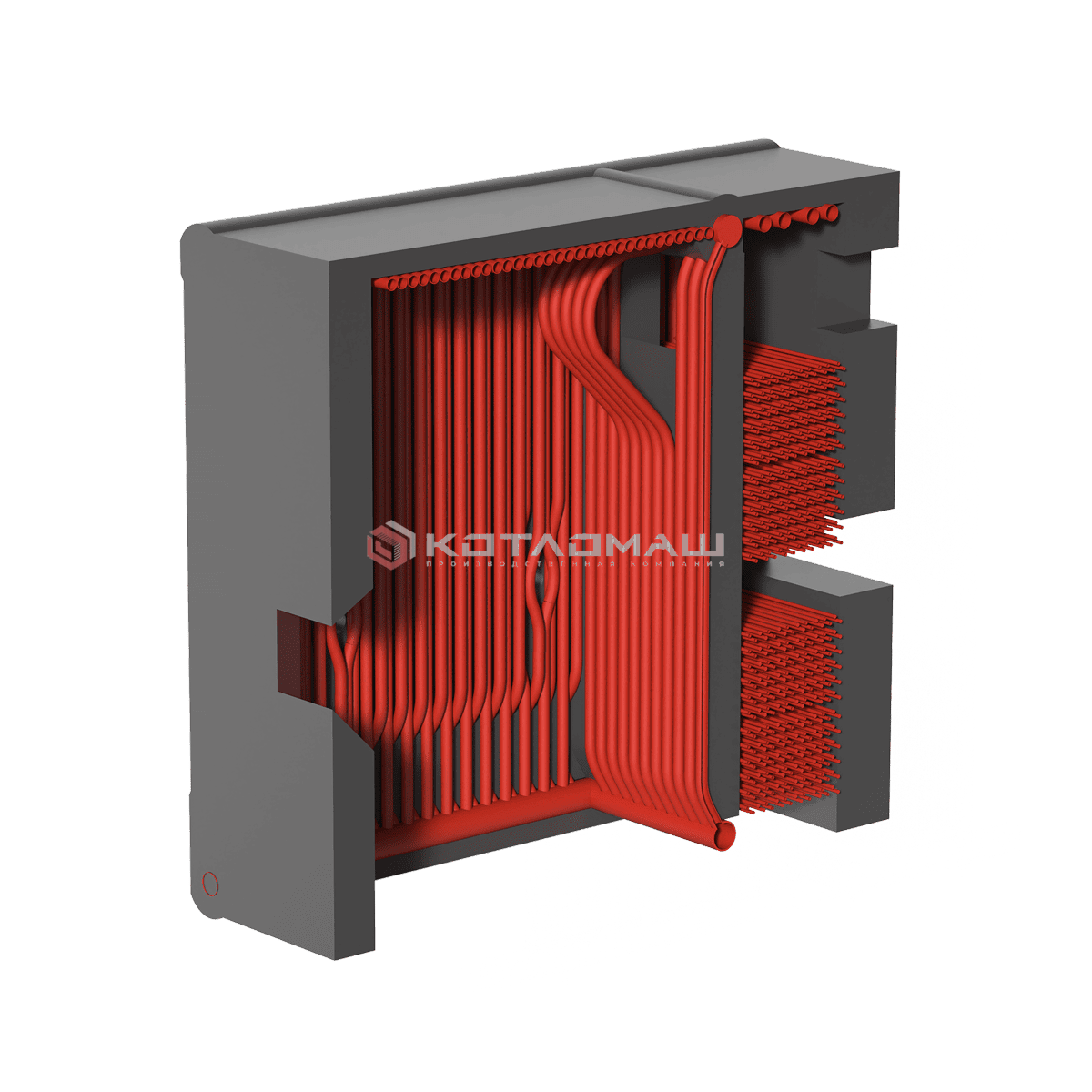

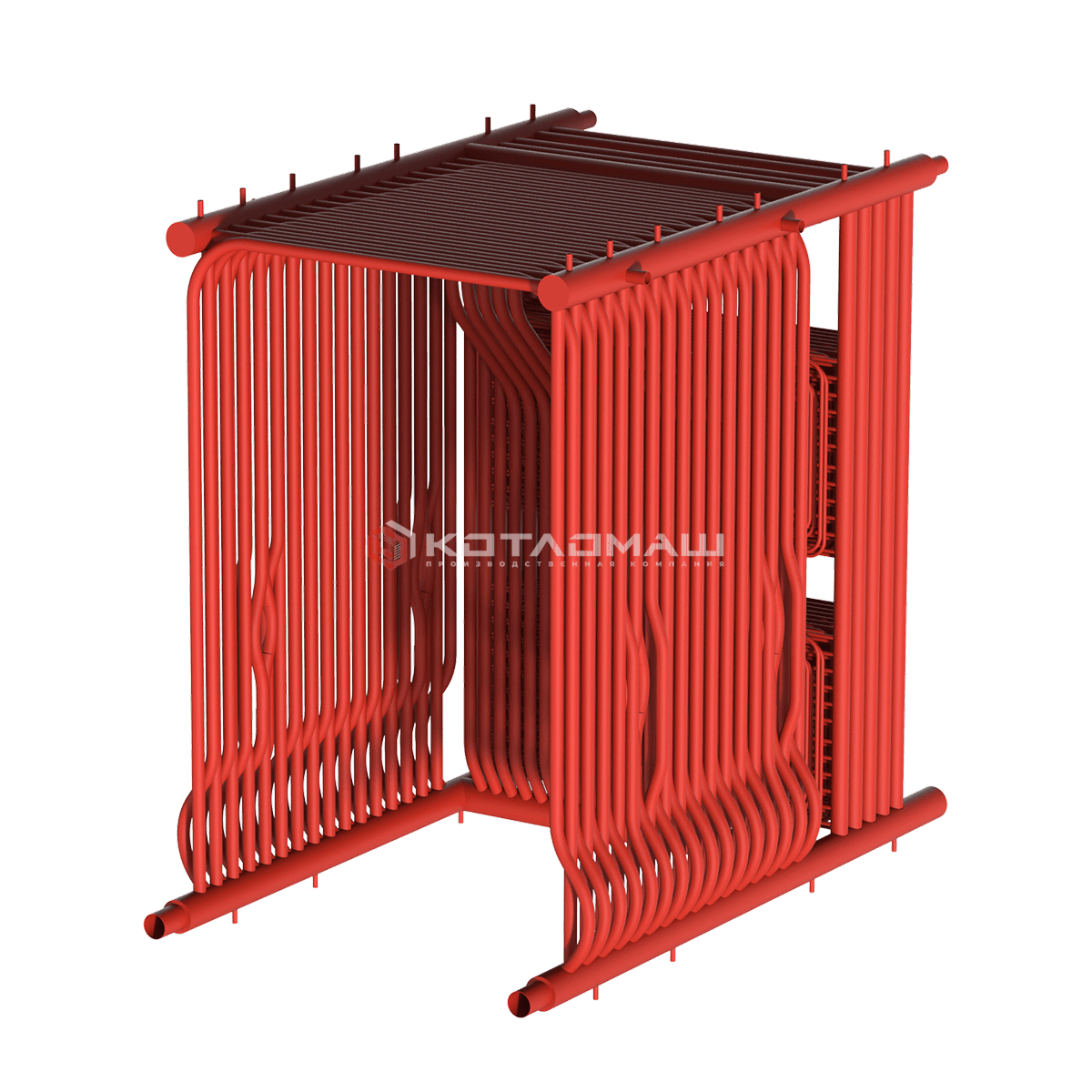

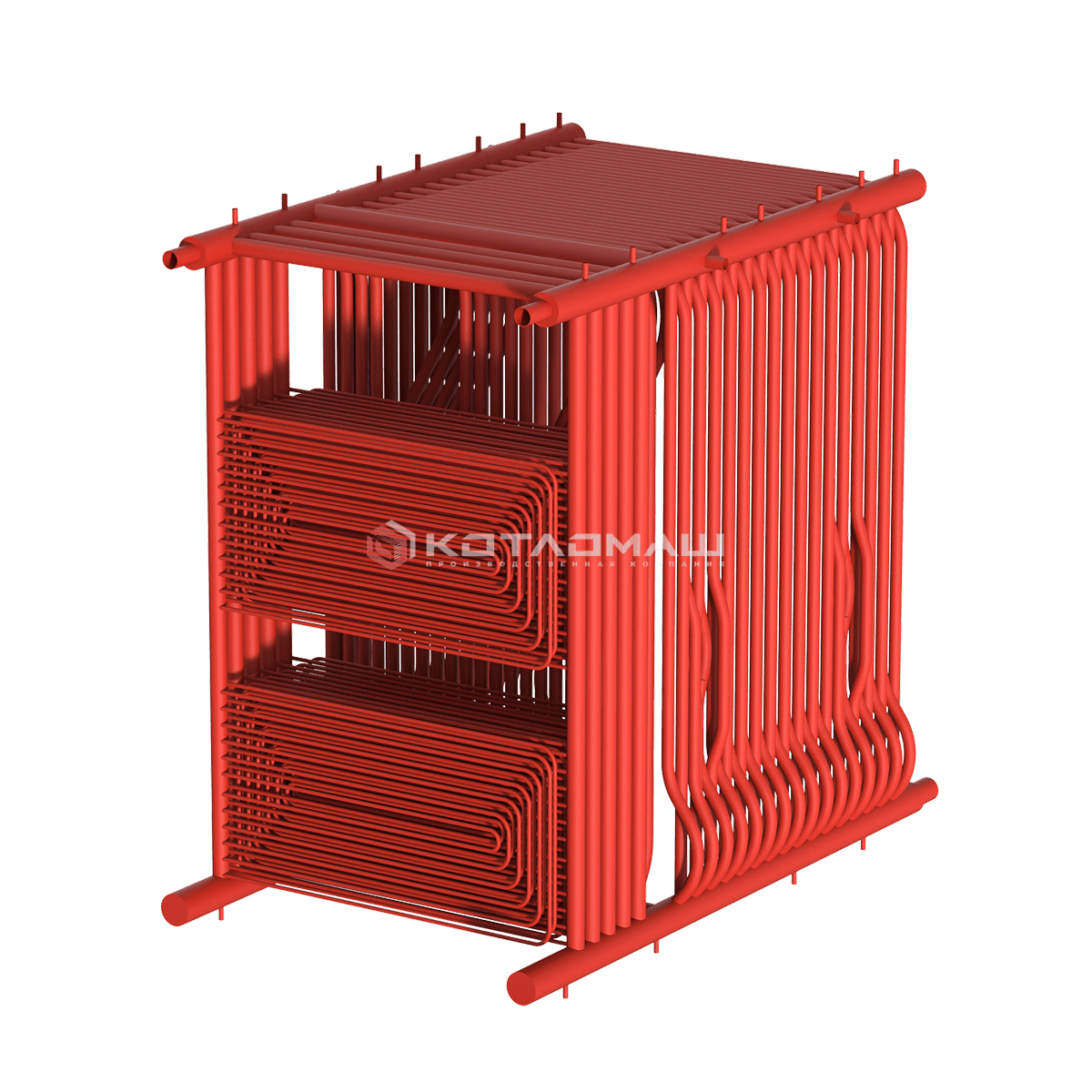

Водогрейный котел КВ-ТС состоит из трубной системы, в которой объединены поверхности нагрева топочной камеры и конвективных пакетов (секций). Топочная камера имеет горизонтальную компоновку, экранирована трубами Ø60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 159х7 мм. Конвективные секции расположены вертикально, в экранированном газоходе, состоит из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм.
Котел КВ-ТС оборудован механическими топками с пневмомеханическими забрасывателями и решетками обратного хода чешуйчатого ТЧЗМ и ленточного ТЛЗМ типов.
Несущий каркас у котлов отсутствует. Трубная система имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективной и топочной камеры, неподвижны.

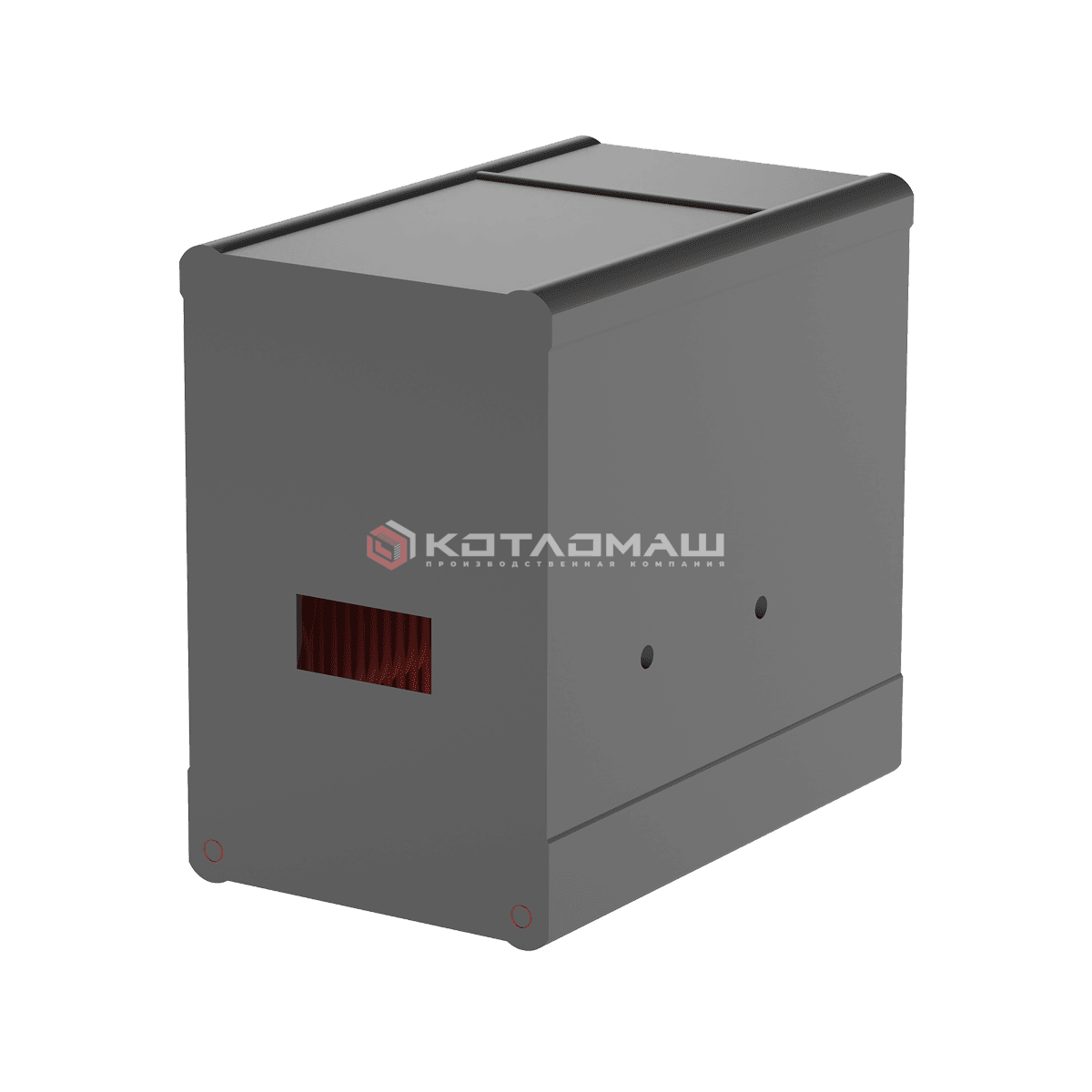

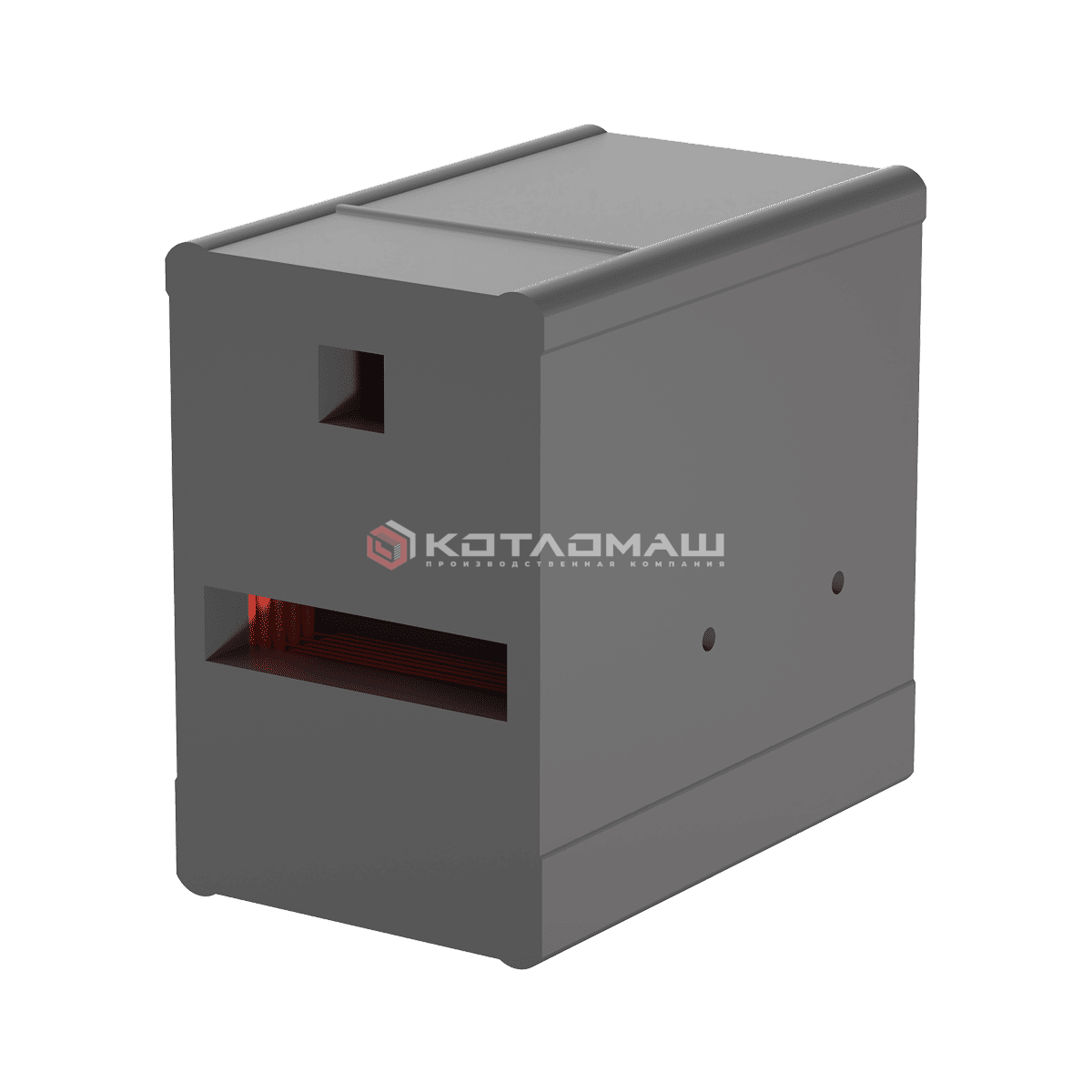

Водогрейные котлы КВ-ТС выполняются в облегчённой натрубной обмуровке.
ХАРАКТЕРИСТИКИ
| Вид топлива | уголь |
| Номинальная теплопроизводительность, МВт | 7,56 |
| Номинальная теплопроизводительность, Гкал/ч | 6,5 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Давление воды на входе в котёл, не более МПа | 1,35 |
| Давление на выходе из котла, не менее МПа | 1 |
| КПД котла, % | 66-70 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход воды, т/ч | 80,34 |
| Расход расчетного топлива (каменный/бурый уголь), кг/ч | 1420 |
| Длина | 7970 |
| Ширина | 3624 |
| Высота, мм | 4330 |
| Масса, кг | 9019 |

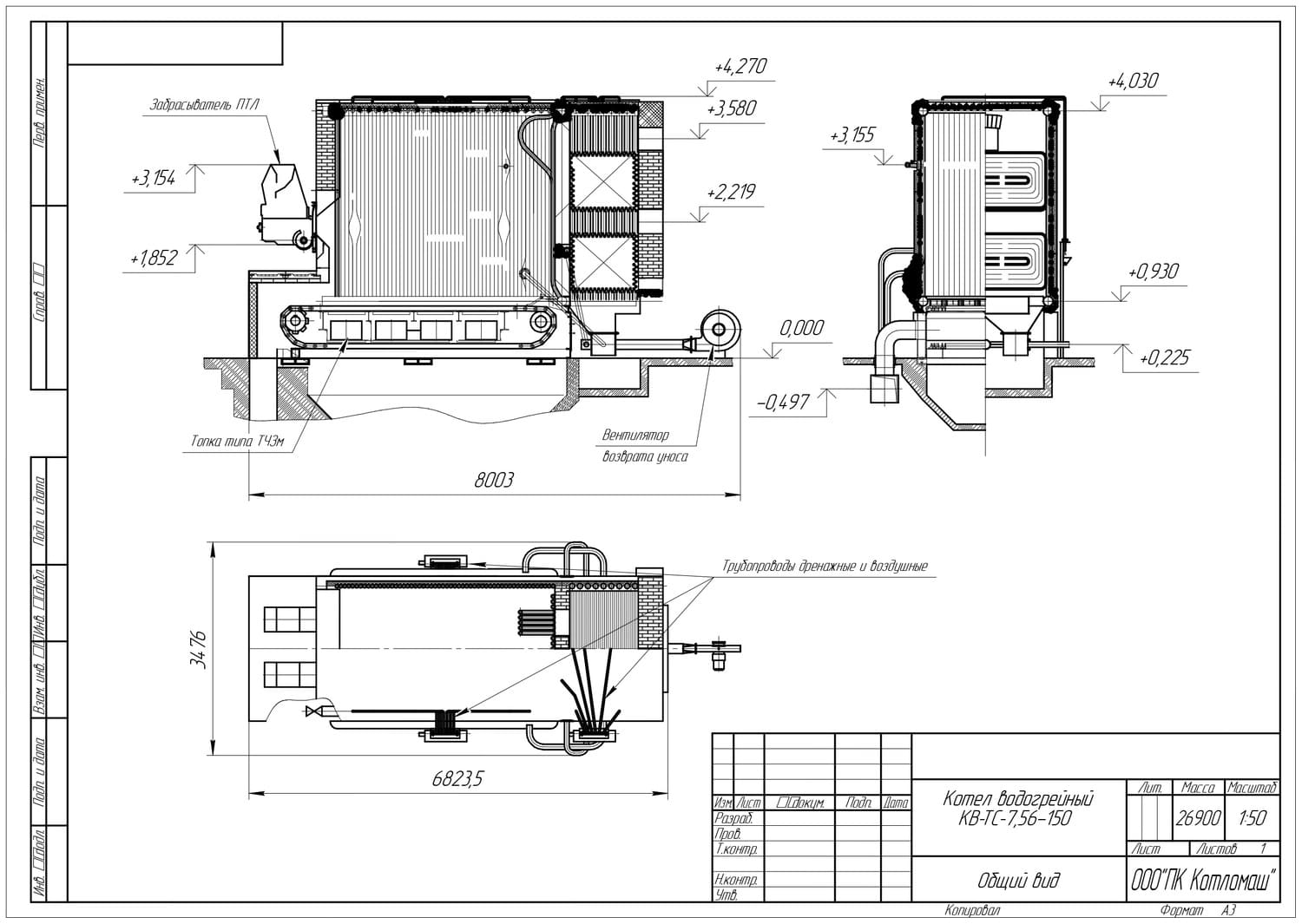

Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
