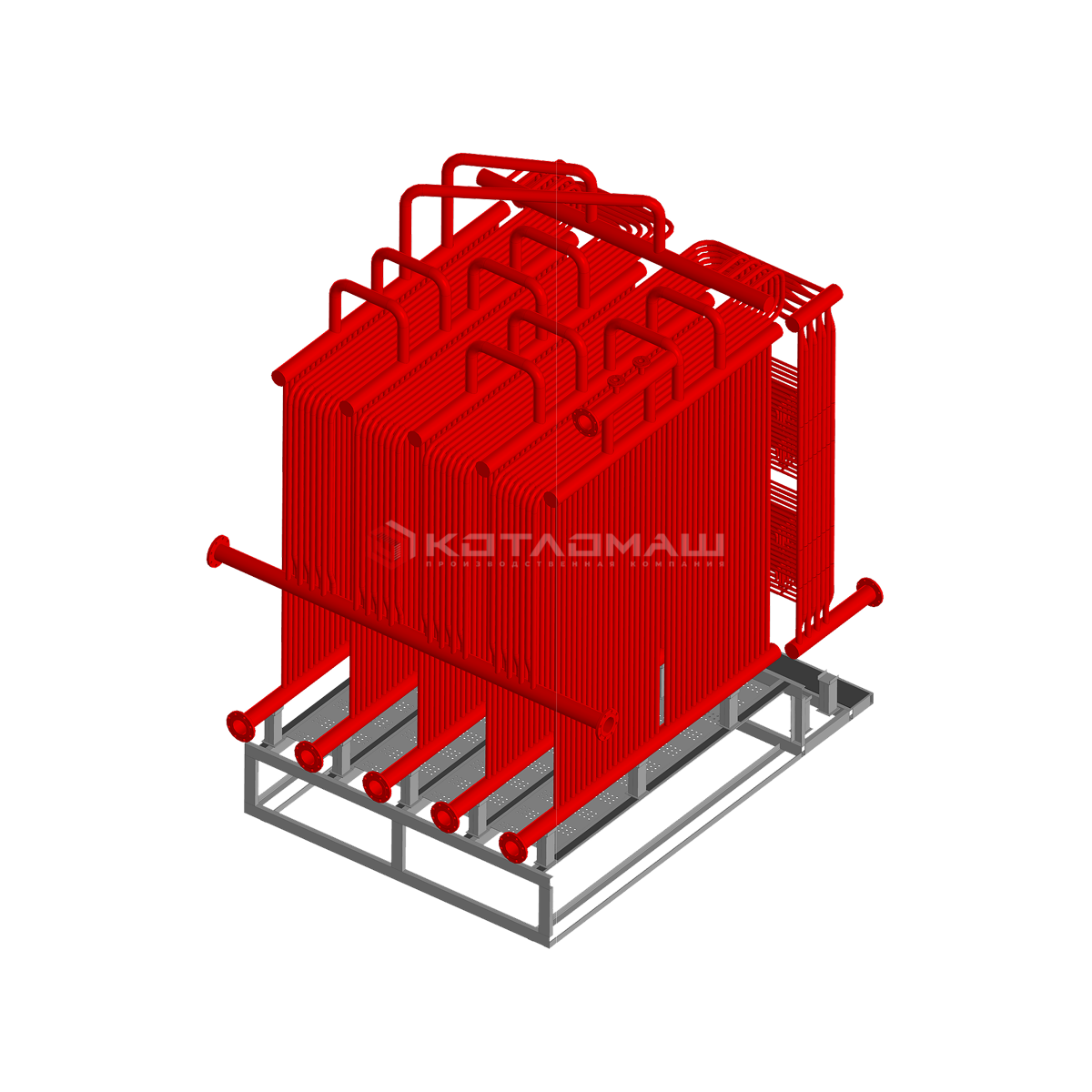

Водогрейный котел
КВГ-7,56
Описание
Газовые котлы КВГ выполнены в виде стальной трубной системы.
Радиационная поверхность нагрева котла формируется левым и правым боковыми экранами, двумя двухсветными экранами и потолочным экраном. Для обеспечения правильного направления потока воды по топочным экранам верхние коллекторы оснащены глухой перегородкой.
Котлы типа КВГ работают по противоточному принципу — обратная вода из тепловой сети подается во входной коллектор конвективной поверхности нагрева. Далее вода движется двумя потоками, направо и налево, проходя через стояки и змеевики, и поступает в выходные коллекторы соответственно.
Экраны соединены между собой в верхней части котла перепускными трубами.
Конвективная часть нагрева состоит из двух секций — левой и правой, одни концы которых приварены к верхним коллекторам, а другие — к нижним. В боковые поверхности вмонтированы четыре пакета П-образных ширм, изготовленных из труб диаметром 28×3 мм. Для направления потока воды в змеевиках ширм в боковых трубах также предусмотрены глухие перегородки.
Пакеты ширм расположены так, что их трубы образуют шахматный пучок. Крайние ширмы, примыкающие к топке, выполнены в виде сварных мембранных панелей для разделения конвективной шахты и топки.
ХАРАКТЕРИСТИКИ
| Вид топлива | газ |
| Теплопроизводительность, МВт | 7,56 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| КПД котла, % | 91 |
| Гидравлическое сопротивление, МПа | 0,245 |
| Аэродинамическое сопротивление, мм. в. ст. | 75 |
| Давление воды на входе, МПа | 1,6 |
| Давление на выходе, МПа | 1 |
| Расход топлива, нм³/ч | 822,6 |
| Температура уходящих газов, °С | 140 |
| Длина | 4500 |
| Ширина | 2000 |
| Высота, мм | 2500 |
| Масса котла, кг | 5500 |
Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
