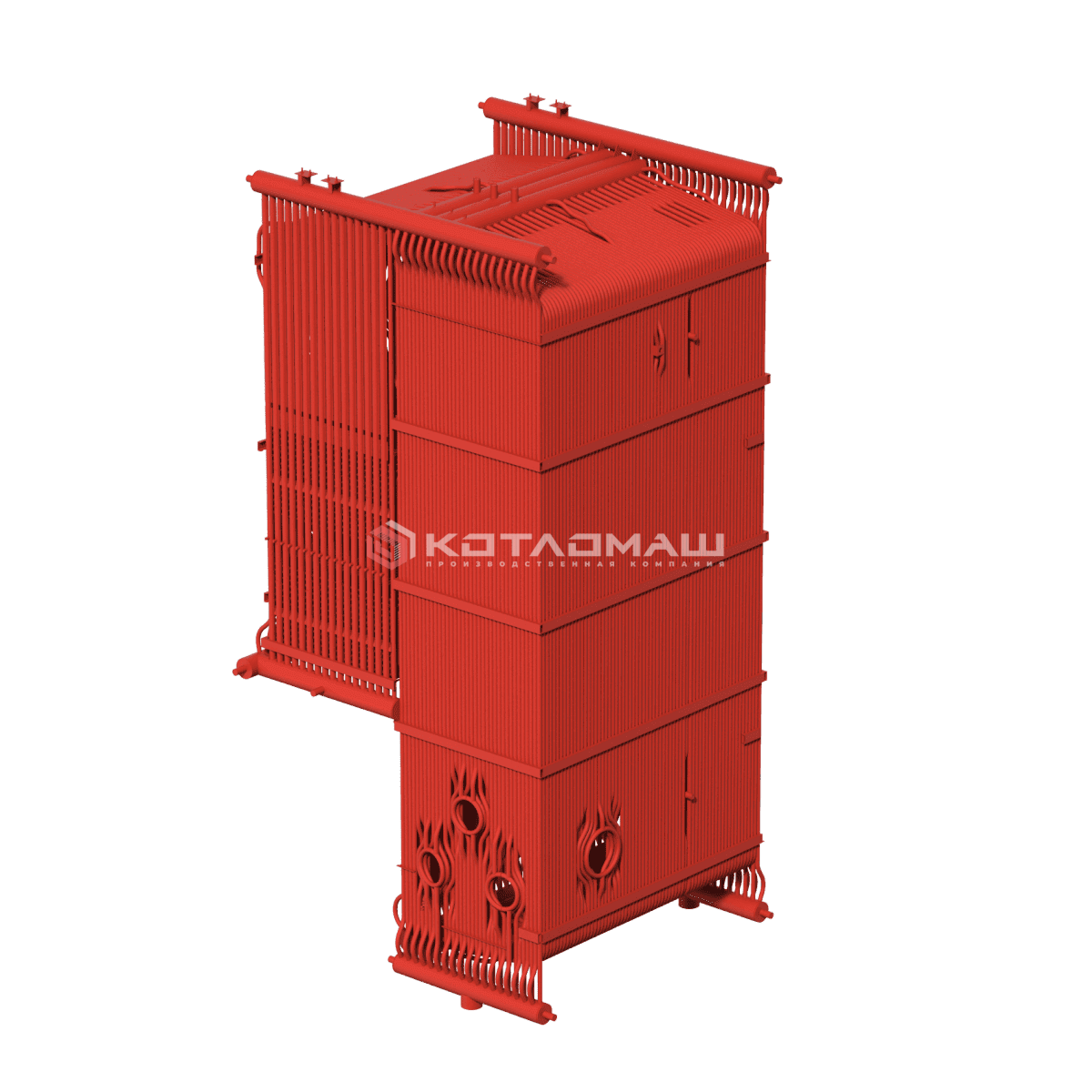

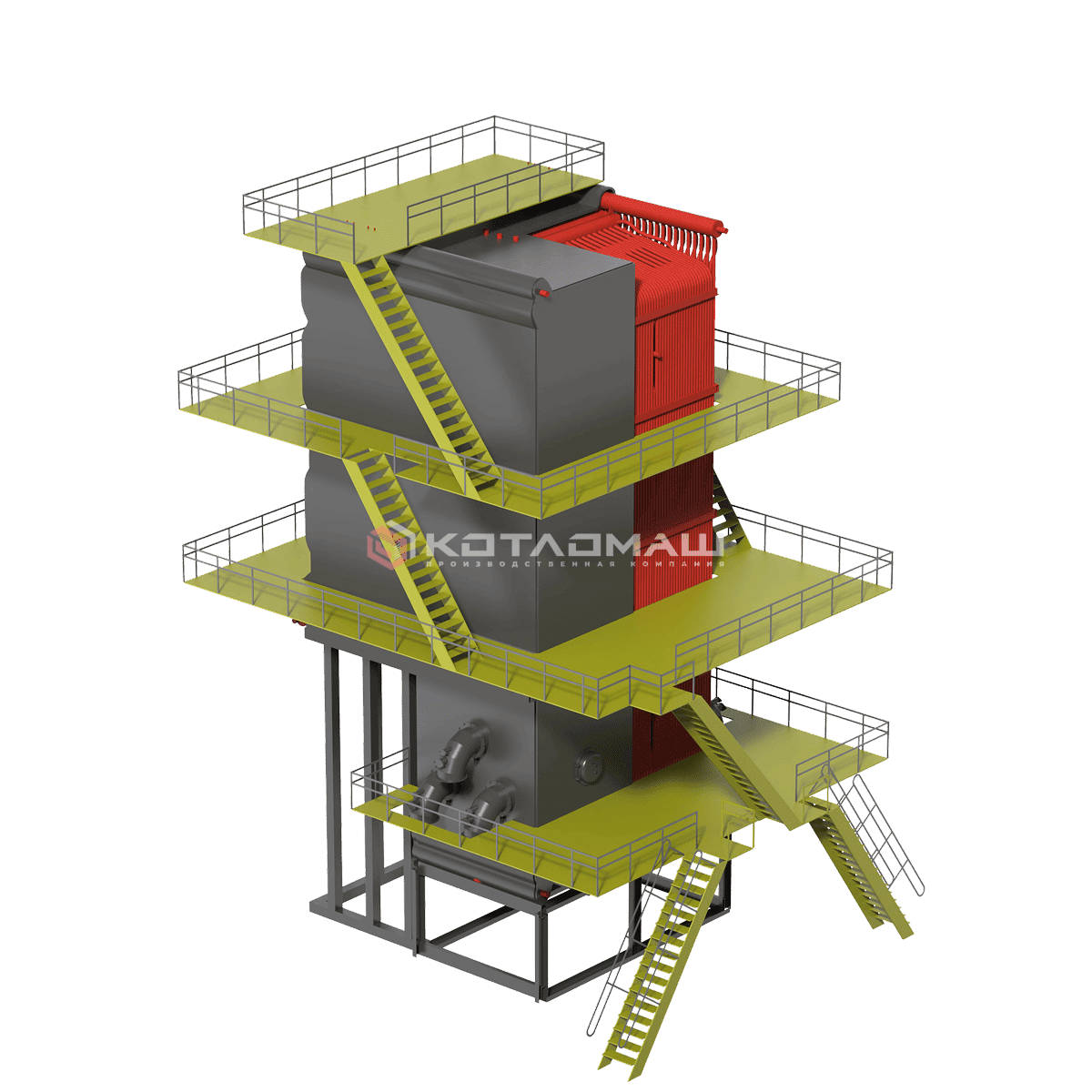

Водогрейный котел
ПТВМ-30М
Изготовление и шеф-монтаж твёрдотопливного водогрейного котла серии КВ-ТС мощностью 23,2 МВт, предназначенного для выработки горячей воды с температурой 150°С, которая используется для отопления, горячего водоснабжения и технологических целей.
Основные характеристики
Вид топлива
газ/мазут/дизель
Номинальная теплопроизводительность, МВт
35
Номинальная теплопроизводительность, Гкал/ч
30
01
Описание

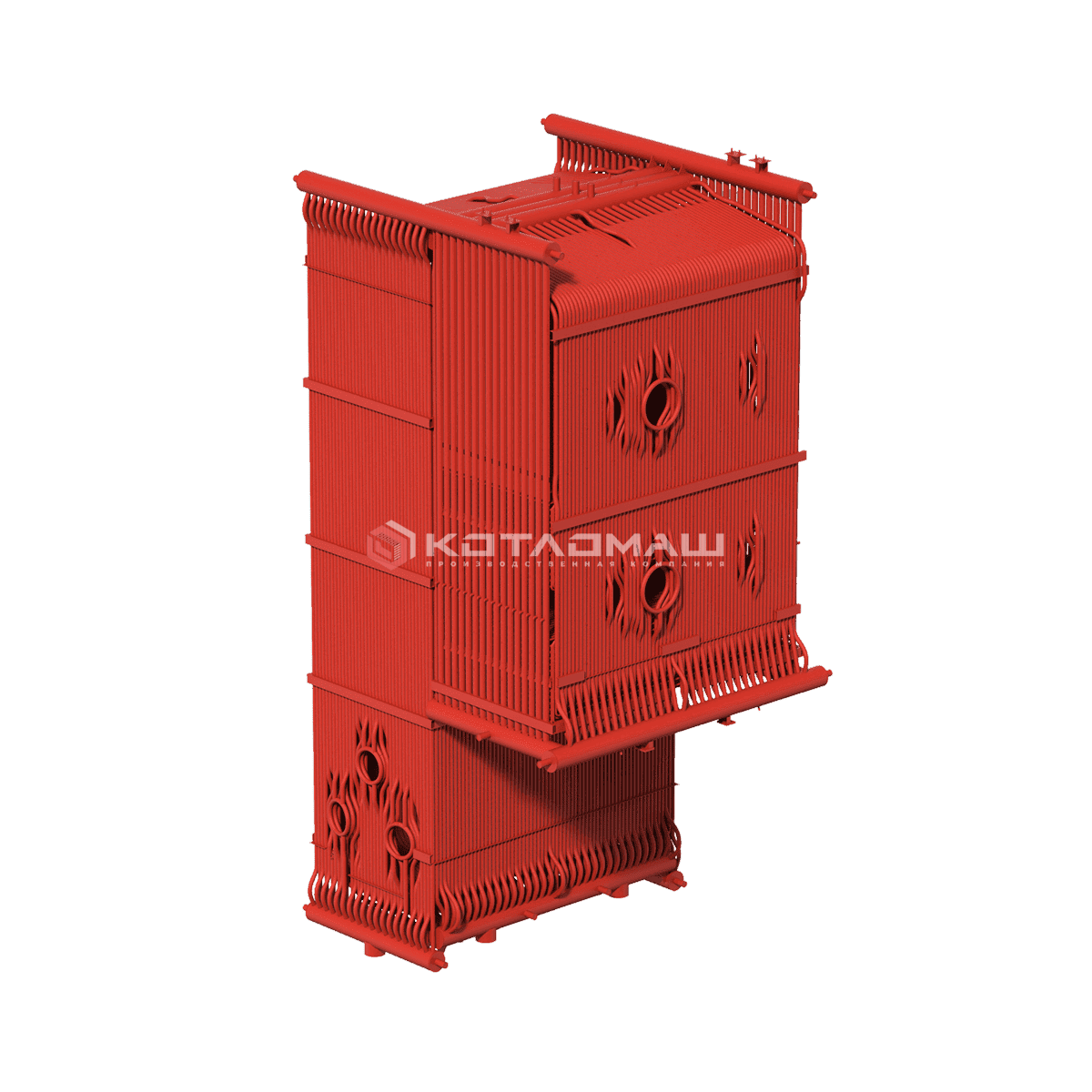

Котлы серии ПТВМ имеют башенную компоновку, т.е. конвективные поверхности нагрева располагаются непосредственно над топочной камерой, выполненной в виде прямоугольной шахты. Топочная камера котлов полностью экранирована трубами Ø 60×3 мм, расположенными с относительным шагом S/d= 1,07.
Конвективные поверхности нагрева котлов типа ПТВМ, различной теплопроизводительности, однотипны и отличаются только длиной П-образных змеевиков и числом параллельных змеевиков, составляющих одну секцию. Змеевики выполнены из труб Ø 28×3 мм. Поперечный шаг труб равен S1= 64 мм, а продольный –S2= 33 мм. Трубы располагаются горизонтально в шахматном порядке и омываются, перпендикулярно к ним направленным, газовым потоком.
02
ХАРАКТЕРИСТИКИ
| Вид топлива | газ/мазут/дизель |
| Номинальная теплопроизводительность, МВт | 35 |
| Номинальная теплопроизводительность, Гкал/ч | 30 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Давление воды на входе в котёл, не более МПа | 1,6-2,5 |
| Давление на выходе из котла, не менее МПа | 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Диапазон регулирования теплопроизводительности по отношению к номинальной, % | 30-100 |
| КПД котла, газ/мазут, не менее % | 91,8/87,9 |
| Расход воды, м³/ч (основной/пиковый) | 30-35/35-40 |
| Расход топлива, м/ч-газ/кг/ч-мазут | 2700-3300/2250-2750 |
| Масса котла, кг | 77500(86700) |
03
Чертежи и схемы
04
дополнительная комплектация

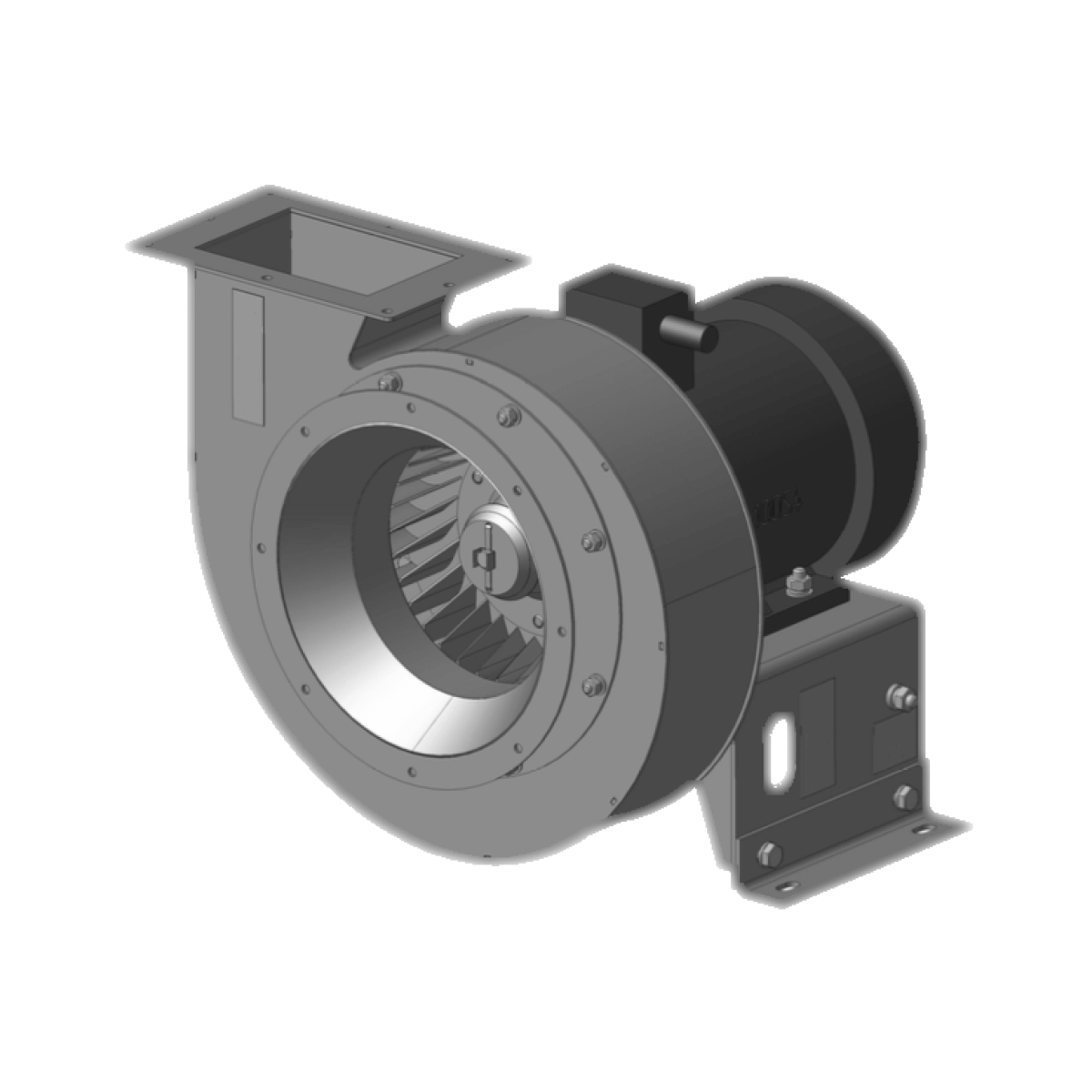

01. Вентилятор дутьевый
02. Воздухоподогреватель

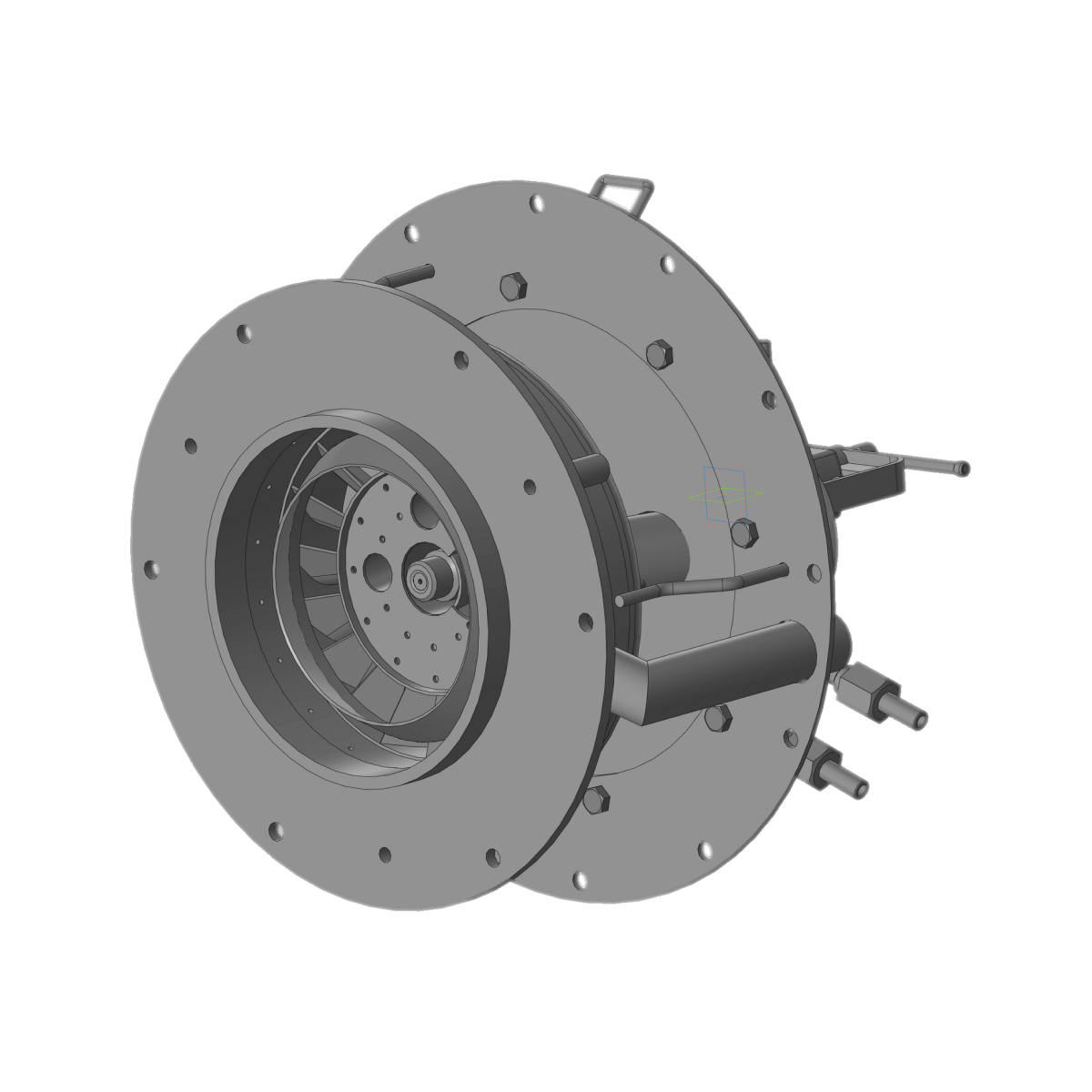

03. Горелка
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
05
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Запчасти парового котла ГМ-50-1
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Комплекс водогрейный КВ-ТС-20
Поставка и пусконаладка котельного оборудования для нужд промышленного предприятия
06
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
