Золоуловитель ЗУ
1-1
Изготовление и шеф-монтаж твёрдотопливного водогрейного котла серии КВ-ТС мощностью 23,2 МВт, предназначенного для выработки горячей воды с температурой 150°С, которая используется для отопления, горячего водоснабжения и технологических целей.
Основные характеристики
Номинальная производительность, м³/ч
3375
Коэффициент очистки, %
80-92
Номинальная температура газа на входе, °С
280
01
Описание

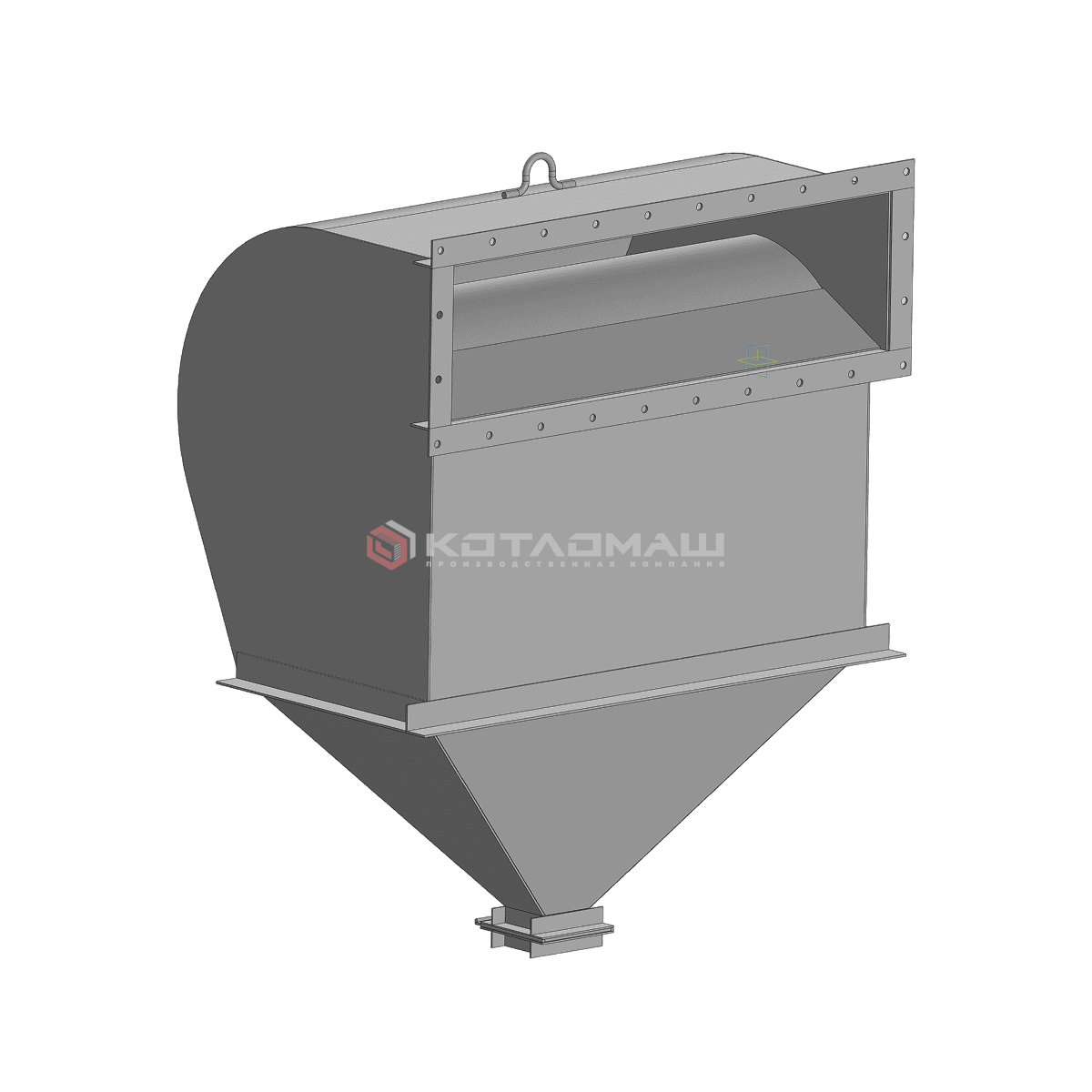

Золоуловитель ЗУ состоит из стального корпуса, с тыльной стороны он соединяется фланцем прямоугольной формы с входным газоходом и отверстием сбоку для вывода уже очищенного газа в дымовую трубу. Очистка от твердых частиц производится инерционным способом.
В золоуловителе на зольные частицы действуют центробежные силы и гравитация, в результате чего они отделяются от основного объема воздуха и попадают в бункер с задвижкой, а очищенный воздух через дымосос и дымовую трубу выводится наружу.
02
ХАРАКТЕРИСТИКИ
| Номинальная производительность, м³/ч | 3375 |
| Коэффициент очистки, % | 80-92 |
| Номинальная температура газа на входе, °С | 280 |
| Номинальное аэродинамическое сопротивление, мм.вод.ст. | 60 |
| Сечение входного отверстия, мм | 280x500 |
| Сечение выходного отверстия, мм | диам.380 |
| Направление газового потока | правое или левое |
| Длина | 710 |
| Ширина | 608 |
| Высота, мм | 1350 |
| Масса золоуловителя (циклона), кг | 180 |
03
Чертежи и схемы
04
дополнительная комплектация
01. Вентилятор дутьевый
02. Воздухоподогреватель
03. Горелка
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
05
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Запчасти парового котла ГМ-50-1
Изготовление и шеф-монтаж угольного водогрейного котла для одного из ведущих предприятий г. Котлан, обогревающего всю северную сторону города
Комплекс водогрейный КВ-ТС-20
Поставка и пусконаладка котельного оборудования для нужд промышленного предприятия
06
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
