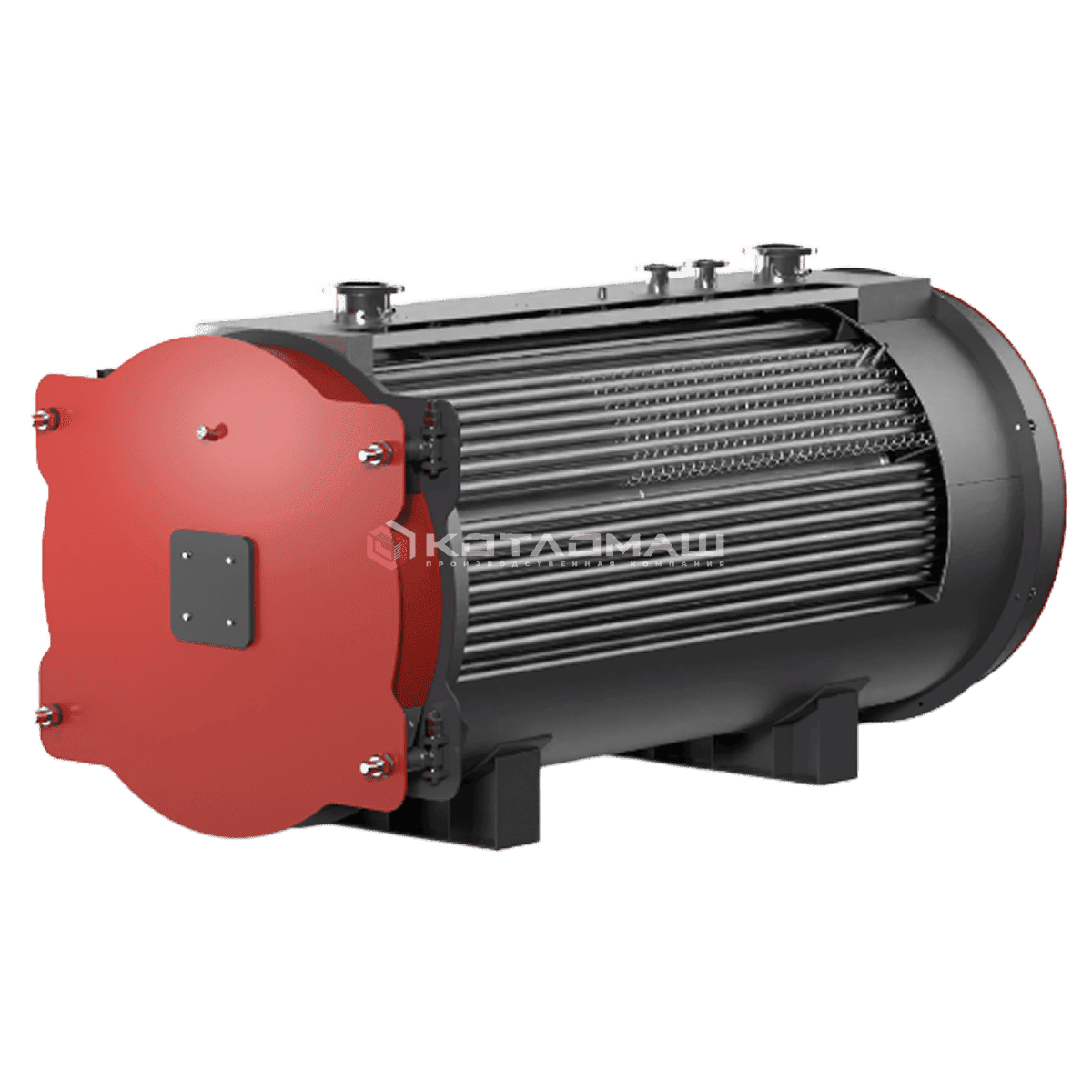

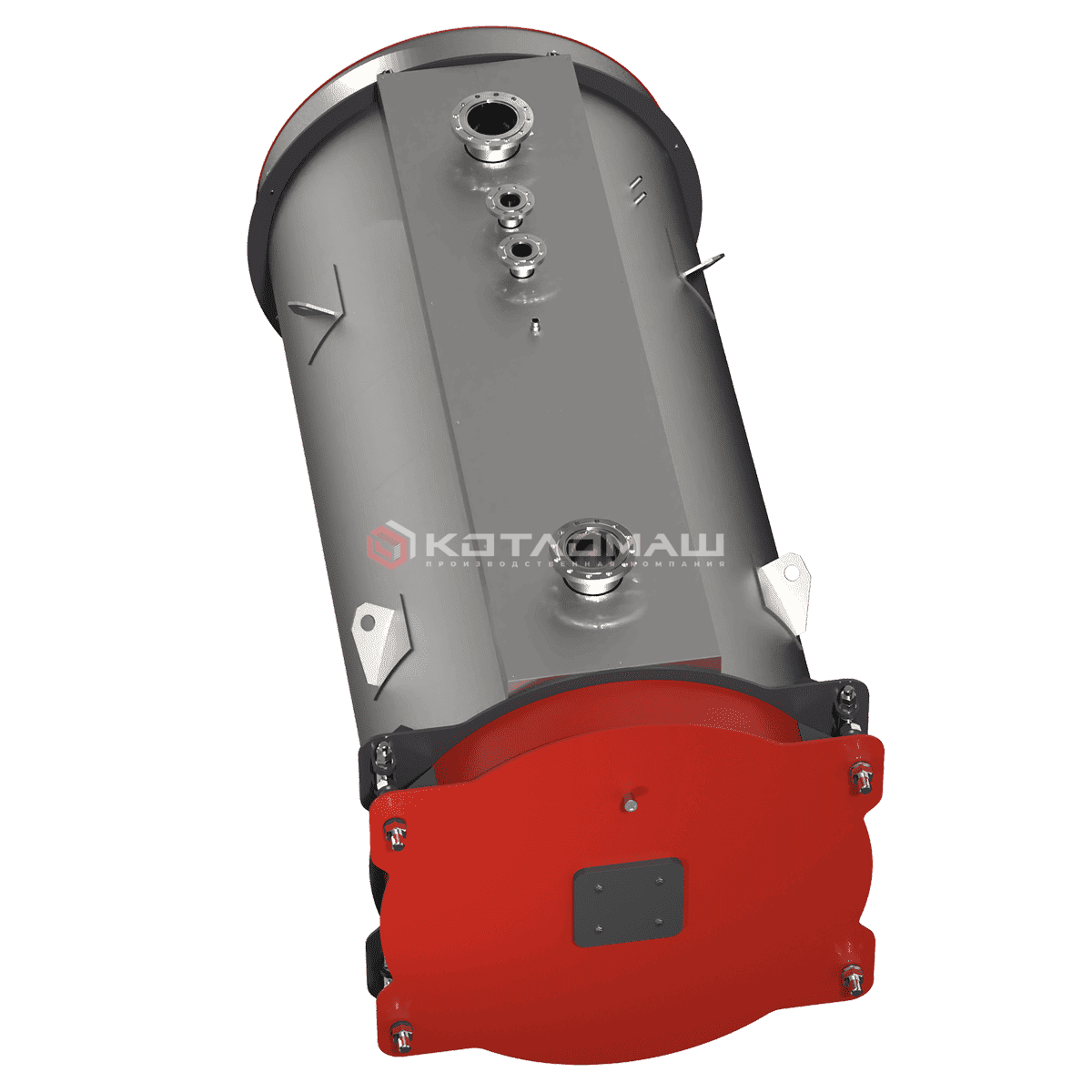

Водогрейный двухходовый котел SIBIRIA ST -
5000
Описание
Котел состоит из корпуса, передней дверки (одно или двухстворчатая), короба для отвода дымовых газов, опор. Корпус покрыт теплоизоляцией и декоративным кожухом. Котел имеет люк для прочистки дымогарных труб, а также лючки для осмотра.
Топочная камера – цилиндрическая жаровая труба, в которой происходит разворот газов (реверс).
Горелка устанавливается на переднюю дверку.
Конвективный газоход котла образован из дымогарных труб. Трубы сгруппированы и вварены в трубные доски.
Вовнутрь дымогарных труб могут быть помещены спиралеобразные турбулизаторы для интенсификации теплообмена.
Котел имеет необходимые патрубки для подвода/отвода теплоносителя, присоединения предохранительных клапанов, дренажа и т.д., а также фланец под выход дымовых газов, взрывной клапан.
ХАРАКТЕРИСТИКИ
| Вид топлива | газ |
| Маркировка | КВа-5 Г |
| Теплопроизводительность, МВт | 4,5-5,45 |
| Температура воды на входе, °С | 60 |
| Температура воды на выходе, °С | 110 |
| КПД котла, % | 92,7 |
| Температура уходящих газов, °С | 180-185 |
| Рабочее давление, МПа | 0,6 |
| Номинальный расход воды через котел, м³/ч | 171,8 |
| Водяной объем котла, м³ | 7,11 |
| Сопротивление газового тракта, кПа | 1 |
| Расход уходящих газов, кг/ч | 8280 |
| Масса котла, кг | 7372 (без горелки) |
Чертежи и схемы
дополнительная комплектация
При необходимости можем поставить только котел. Но обычно выгоднее, быстрее и проще приобрести сразу все дополнительное оборудование. Как правило, это ускоряет сроки запуска и экономит нервы заказчику. Помимо указанных комплектующих, мы можем поставить: насос, водоподготовительное оборудование, автоматику управления и безопасности, систему топливоподготовки.
Выполненные проекты
Изготовление и монтаж котла ПТВМ-30М
Запчасти парового котла ГМ-50-1
Комплекс водогрейный КВ-ТС-20
Преимущества
- Котлы долговечны, ремонта-пригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб.
- Поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла
- Обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления
- Блоки (с минимальной реконструкцией) могут использоваться с разными горелками.
