Капитальный ремонт котла ТВГ-8М
Проведён капитальный ремонт водогрейного котла ТВГ-8М в котельной ГУПС «Севтеплоэнерго» (г. Севастополь).
Основные характеристики
Теплопроизводительность:
8,3/9,6 (Гкал/ч/ МВт)
Расход топлива (газ):
1100 м3/ч
Расход воды:
104 м3/ч
Ход работы
01.
Оборудование:
- Котел ТВГ-8М (без лестниц, площадок, опорной рамы и дырчатого листа)
02.
Услуги:
- Демонтаж тяжелой обмуровки из огнеупорного кирпича
- Демонтаж взрывных клапанов
- Демонтаж конвективной части котла
- Демонтаж потолочного экрана
- Демонтаж вертикальных топочных экранов (5 шт.)
- Демонтаж входного коллектора
- Демонтаж выходного коллектора
- Монтаж входного коллектора

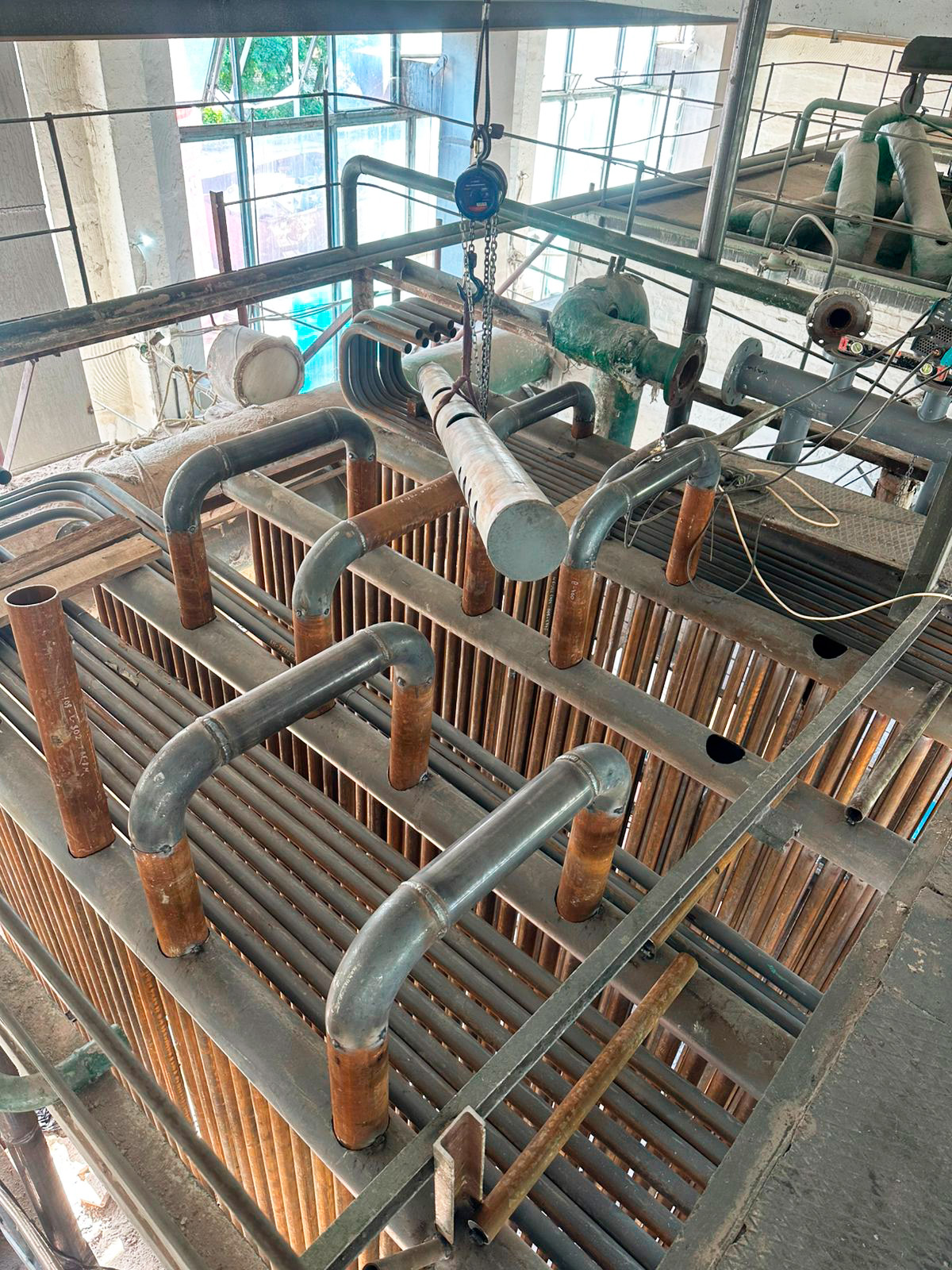

- Монтаж конвективной части котла

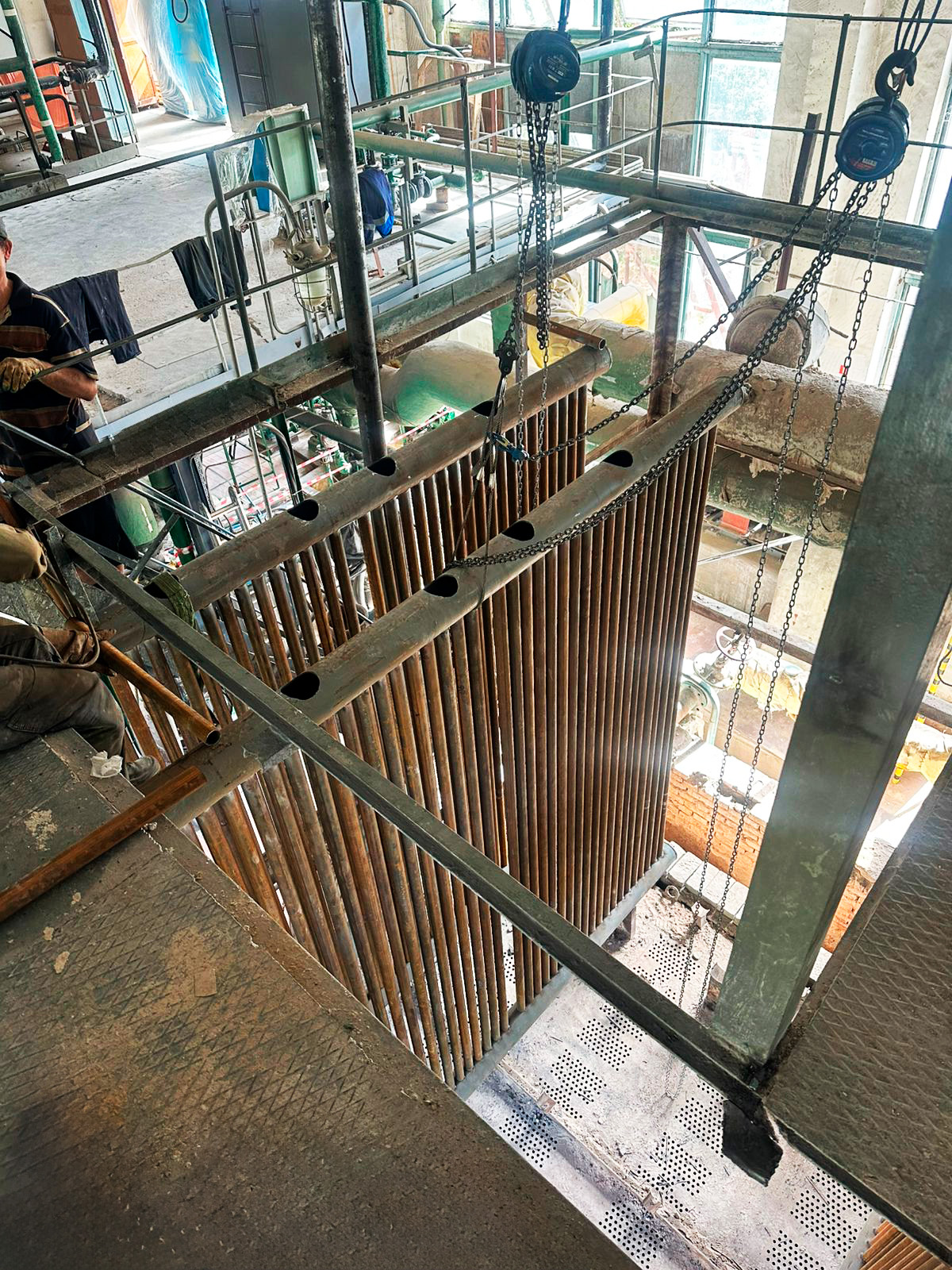

- Монтаж вертикальных топочных экранов (5 шт.)
- Монтаж потолочного экрана
- Монтаж выходного коллектора
- Монтаж тяжелой обмуровки из огнеупорного кирпича
- Монтаж взрывных клапанов
- Гидравлические испытания
- Пуско-наладочные работы
Характеристики
Теплопроизводительность
8,3/9,6 (Гкал/ч/ МВт)
Расход топлива (газ)
1100 м3/ч
Расход воды
104 м3/ч
Радиационная поверхность нагрева
76 м2
Конвективная поверхность нагрева
109,6 м2
Температура нагрева воды на входе
70 С°
Температура нагрева воды на выходе
150 С°
Давление воды на входе
1,4 МПа
Давление воды на выходе
0,8 МПа
Гидравлическое сопротивление
1,06 кгс/см2
КПД (газ)
90,2 %
Результат
